Устали от вибрации руля и раздражающего стука? Причина в неисправной рулевой рейке, особенно если вы часто ездите по плохим дорогам. Часто поломка связана с износом втулок внутри рейки. Поджимная втулка прижимает горизонтальный вал к червяку, а опорная фиксирует шток в корпусе рейки. Когда эти втулки изношены, возникает вибрация и стук.
Давайте рассмотрим способы решения этой проблемы на примере Nissan Note (II) (2013-2022):
1. Новая запчасть — это хорошо, но есть один недостаток, который может испортить все. Оригинальная запчасть Nissan стоит 94 960 рублей…
![](https://a.d-cd.net/cxfbkCjfqiLmnFVqcDVbHs-Tx3c-960.jpg)
На другом сайте есть вариант не оригинальной запчасти за 21 900 рублей. Да, стоимость в разы меньше, но всё ещё много. 😢
![](https://a.d-cd.net/f1ju0eWNEPTtEKcehMfJx6TmZSM-960.jpg)
2. Контрактная запчасть. Вариант с более низкой ценой по сравнению с новой. На сайте Дром можно найти цены от 5 000 рублей, но это не включает в себя работу мастера в автосервисе и доставку! Однако главный недостаток такой запчасти — отсутствие гарантии на ее работу.
![](https://a.d-cd.net/0AKW8pFBJhvaa0i6d93KDXkQH1c-960.jpg)
3. Не спешите переплачивать за всю рулевую рейку. Вы можете решить проблему заменой изношенных втулок на новые с помощью ремкомплекта. Это более доступный вариант, который обойдется вам всего в 2 699 рублей.
На ремкомплект действует гарантия 3 года. Если деталь износится раньше, мы готовы предоставить замену.
![](https://a.d-cd.net/KfUZIE_r5QCAxUAgjPd0KDyjlmk-960.jpg)
Инструкция по установке ремкомплекта рулевой рейки R-32
При замене рулевых реек, мы рекомендуем обращаться к специалистам в ближайшее к вам СТО. При самостоятельной замене, Plastic Auto не несёт ответственности за результат.
1. При самостоятельном ремонте снятие и установку рулевой рейки производите в соответствии с руководством по ремонту вашего автомобиля. В случае, если Вы не уверены, что справитесь самостоятельно, мы рекомендуем Вам обращаться к специалистам в сервисный центр.
2. Общий вид демонтированной рейки.
![](https://a.d-cd.net/TaZM0bBDulXBwvivWliduhklBNQ-960.jpg)
3. Проверяем люфт горизонтального вала с водительской и пассажирской стороны.
![](https://a.d-cd.net/ZAxyRHtaoEqF5iVJi-7WLWqwvHE-960.jpg)
![](https://a.d-cd.net/VlM90ex_WvBWHHDNZmle2oKmkIA-960.jpg)
4. Откручиваем контргайку. Затем выкручиваем регулировочную пробку с помощью подручного инструмента (например: гаечного ключа)
![](https://a.d-cd.net/ROzIZeE3qz2vfWEglTwBPYej0-0-960.jpg)
![](https://a.d-cd.net/rvBAVLB-5FeiEEwYi7lScHaHepw-960.jpg)
![](https://a.d-cd.net/ax_OqUrpZjMMZlHwneXiquotN_0-960.jpg)
5. Разбираем механизм поджимной втулки.
![](https://a.d-cd.net/QYoKe4CVakV_puHM0VRQP1Bu1BA-960.jpg)
6. Для того, чтобы извлечь рулевой вал, необходимо высверлить отверстие в пыльнике и вынуть его.
![](https://a.d-cd.net/UXj77HnZy1LMNsyH5wEnbFs0joE-960.jpg)
![](https://a.d-cd.net/Yn1ZlPut4a9lY6nDeO6PZl0HTLI-960.jpg)
![](https://a.d-cd.net/QZC0pZFcO7hde7gQkuzbWjUJ1Z4-960.jpg)
7. Извлекаем стопорное кольцо и вынимаем вал.
![](https://a.d-cd.net/A3C9xsL6yncQLFrV8mpKys38q0g-960.jpg)
![](https://a.d-cd.net/rhw9W0J4JNEcFewv33xAePRaAPM-960.jpg)
8. Вынимаем горизонтальный рулевой вал.
![](https://a.d-cd.net/K0yCo0Myq2_UR5gjII2SXjdkY5o-960.jpg)
9. С помощью подручного инструмента (например: Г-образный ключ) подталкиваем поджимную втулку изнутри и вынимаем ее.
![](https://a.d-cd.net/DHW-Zg0iGoTmjp-vYZ9Eo9wWLLc-960.jpg)
![](https://a.d-cd.net/FnWskoKu4AHawFJUWbk_LON_vno-960.jpg)
10. Для извлечения опорной втулки используйте ПЭТ пленку, идущую в комплекте. Отгибаем лепестки втулки и подкладываем под них ПЭТ пленку, после чего с помощью горизонтального вала выталкиваем втулку наружу.
![](https://a.d-cd.net/JYt_wmHaPmxZvNc2It9UpgXcRJA-960.jpg)
![](https://a.d-cd.net/XVpv18zPsfOvVEe9TlC6q9doAVM-960.jpg)

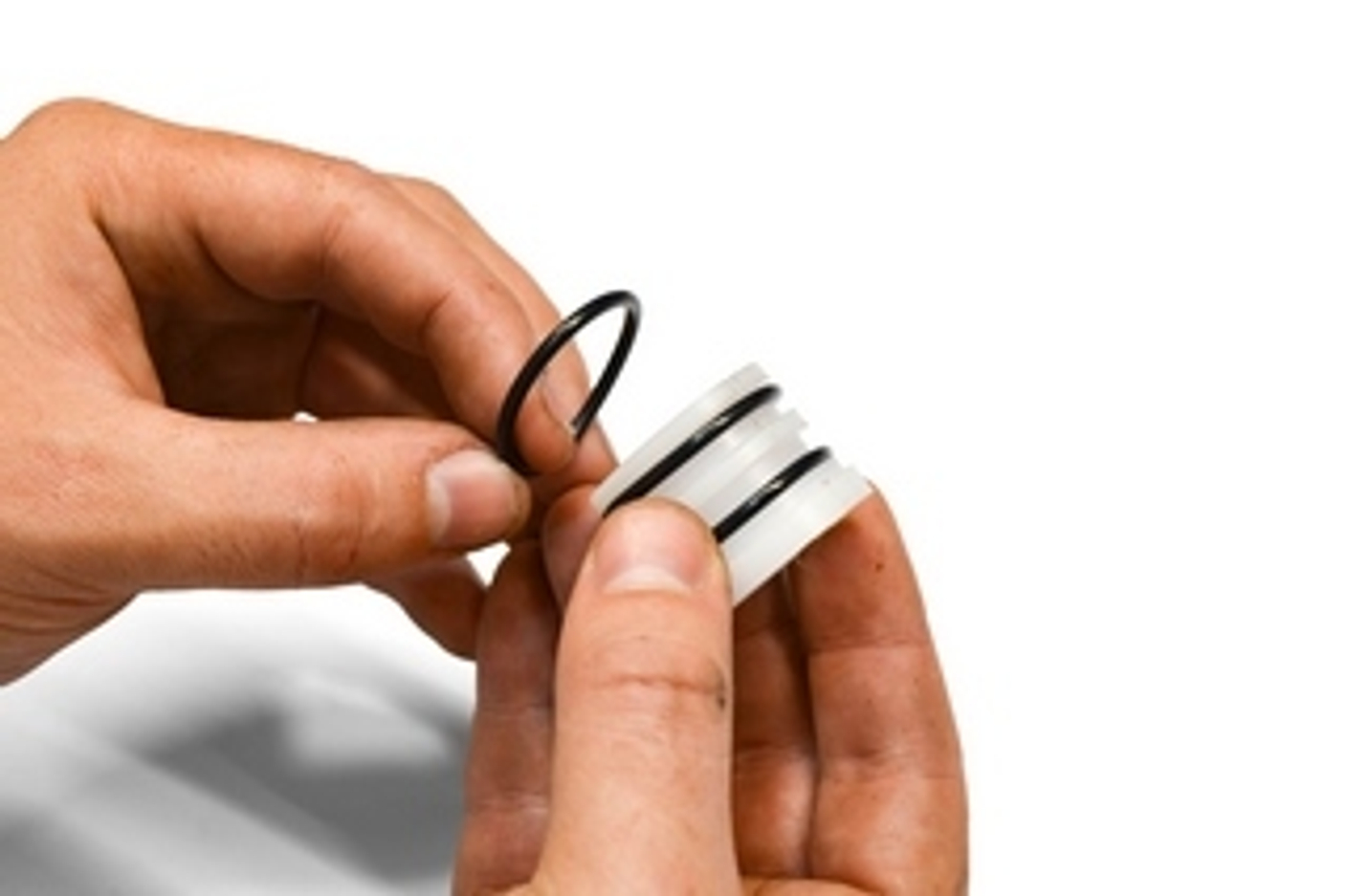

11. Надеваем на новую втулку по одному резиновому кольцу в каждый паз. Смазываем втулку внутри и снаружи.
![](https://a.d-cd.net/HIMf2KPvmgbs8rGakxtsBqCguzo-960.jpg)
12. Внимание! Вал необходимо шлифовать только в том случае, если есть коррозия или вмятины и царапины. Шлифуем наждачной бумагой с обозначением 400 по классификации 3М. Более мелкой бумагой и полировальной пастой обрабатывать не стоит, нам необходима определенная шероховатость для удержания смазки.
![](https://a.d-cd.net/ycE82SIehj3mHNWK3FDyUvgHTos-960.jpg)
13. Смазываем горизонтальный вал и вставляем его в корпус рейки. Проверяем плотность обжатия вала. Вал должен оказывать небольшое, но все-таки
ощутимое усилие на страгивание. Проверка усилия страгивания происходит вытянутой рукой.
![](https://a.d-cd.net/J9ynmsBegw4tQMwEGFvcTOG9fl8-960.jpg)
![](https://a.d-cd.net/WDuSOmDkyXxcMsR3rs6piWdKhsU-960.jpg)
14. Если при нажатии на вал сопротивление не ощутимо, аккуратоно вынимаем опорную втулку и добавляем еще по одному резиновому кольцу в каждый паз втулки, увеличивая плотность обжатия вала.
![](https://a.d-cd.net/KpCLdpiFvjyN8rMc5AntDzKgm-E-960.jpg)
![](https://a.d-cd.net/wpKnrMBxSnQG0GgQWFc4y3GEtjQ-960.jpg)
![](https://a.d-cd.net/yTgBR9Pw39WAz5UuNIbewQdm-ZU-960.jpg)
15. Смазываем и вставляем рулевой вал, устанавливаем стопорное кольцо и пыльник. После установки пыльника с помощью герметика замазываем высверленное нами ранее отверстие во избежание попадания абразивных частиц в виде пыли и грязи.
![](https://a.d-cd.net/X7FgjnpMajw-CRWDUamFmwsop7A-960.jpg)
![](https://a.d-cd.net/ljT507xFdxePSNesMD9_etCp0FQ-960.jpg)
![](https://a.d-cd.net/DzJkc8g1GWHKW6jZUF4eqzpSGDE-960.jpg)
16. Смазываем новую поджимную втулку и ставим в посадочное место. После устанавливаем пружину и закручиваем пробку.
![](https://a.d-cd.net/zVNCnvi8UG6sIsxM0eZre9HpPmY-960.jpg)
![](https://a.d-cd.net/JshMFIM7doiQLDd-Xwl5U7-57Vo-960.jpg)
![](https://a.d-cd.net/de3QQvCJOJpbYxyBbfUkh_DVju4-960.jpg)
17. Затягиваем пробку и одновременно тянем вал на себя. Как только люфт исчезнет, подтягиваем пробку еще на 45 градусов (это не позволит появиться люфту после того, как втулка приработается). Затем устанавливаем контргайку.
![](https://a.d-cd.net/9J6sn7Qlf3tzR62sQiaLzo7SnyI-960.jpg)
18. Проверяем валы на наличие люфта. Тянем и толкаем вал прилагая максимальное усилие. Если люфт не обнаружен, вы все сделали правильно!
![](https://a.d-cd.net/OdPbkymUYpV5-h2-HGtdZu70-dE-960.jpg)
![](https://a.d-cd.net/wT16TsxWcjVSwcbrQYxOqJQMewo-960.jpg)
![](https://a.d-cd.net/nPHFlaupsTrtVuDw-fH8eNZ8mBQ-960.jpg)
19.Устанавливаем рейку на автомобиль. Первые 500-1000 км руль не будет возвращаться в ноль. Это так и задумано. В дальнейшем поджимная втулка притрется, осядет и руль начнет возвращаться.
На какие авто подойдет? 🚗
Nissan Juke F15 06.2010-02.2011
Nissan Cube (III) NZ12, Z12 2008-2019
Nissan Note (II) E12 2013-2022
В списке нет вашего авто? В наличии ремкомплекты на автомобили Toyota, Honda, Kia, Lexus, Mitsubishi, Mazda и другие. 📲 Для подбора ремкомплекта пишите plastik-avto
Доставим ремкомплект Почтой России, в пункты выдачи Wildberries и Ozon.
