Инструкция по установке ремкомплекта дроссельной заслонки DZ-3

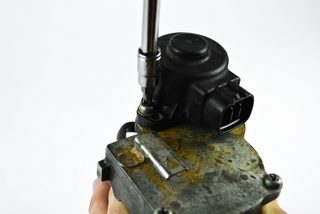

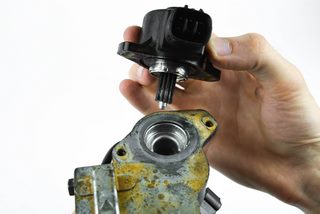

1. Выкрутите два винта крепления электродвигателя, выньте его из корпуса привода.

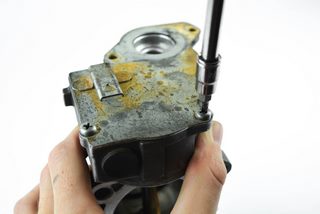

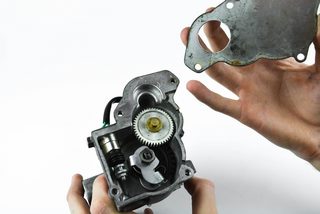

2. Выкрутите 2 винта крепления крышки, снимите крышку.

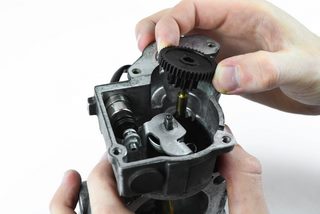

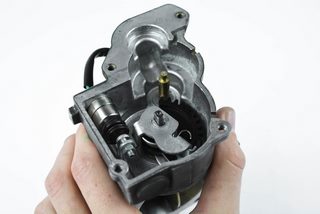

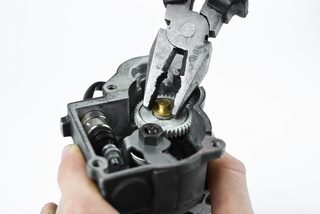

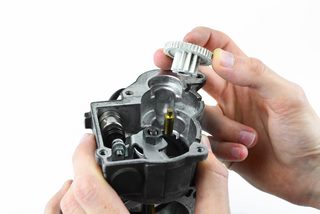

3. Плоскогубцами снимите запорную шайбу, извлеките промежуточную шестерню.

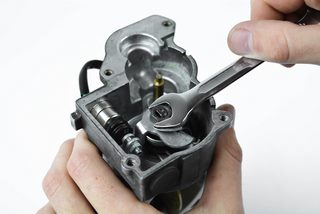

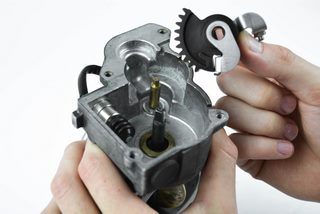

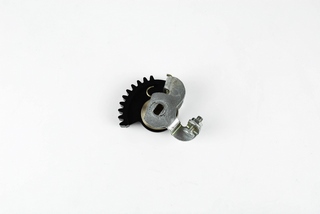

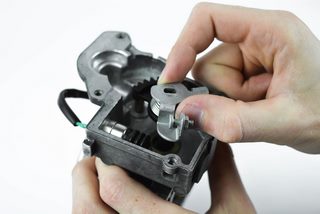

4. Выкрутите контр-гайку фиксирующую пружинно-возвратный механизм, извлеките его из корпуса.

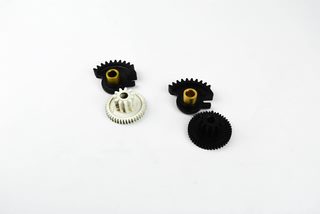

5. Поменяйте изношенные шестерни на новые, будьте аккуратны с пружиной на возвратном механизме, рекомендуем сначала внимательно изучить узел и запомнить его внешний вид, для последующей установки шестерни.

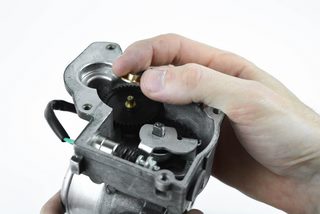

6. Установите механизм и шестерню в корпус.

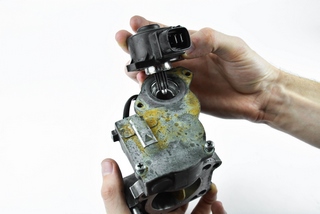

7. Установите запорную шайбу промежуточной шестерни, накрутите гайку на вал пружинного механизма, установите крышку корпуса и электродвигатель.







8. Вкрутите винты, установите дроссельную заслонку на автомобиль.
