Инструкция по установке ремкомплекта дроссельной заслонки DZ-4

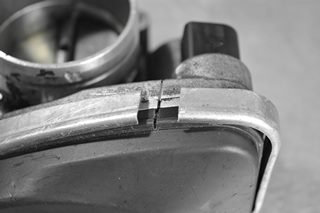

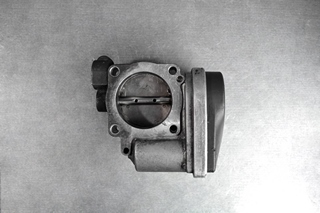

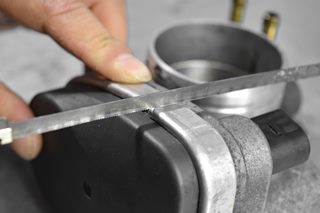

1. Очистите дроссельную заслонку от пыли и нагара. Пилкой по металлу распилите бандажное кольцо.

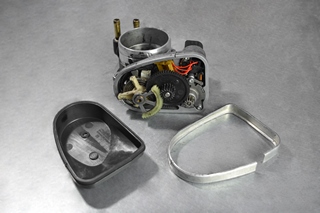

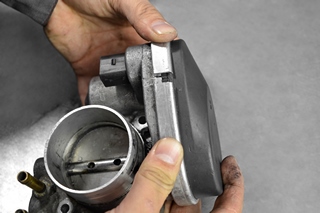

2. Демонтируйте крышку.

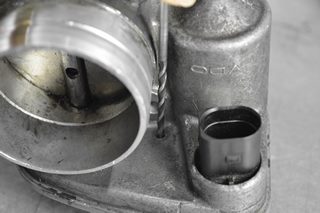

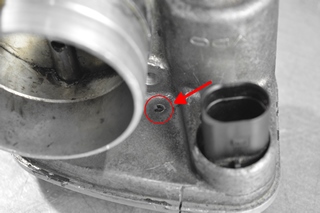

3. Найдите отверстие отмеченное стрелкой, на задней стенке корпуса. Рассверлите данное отверстие сверлом на 4 мм.

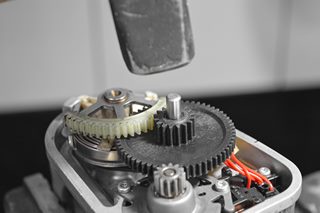

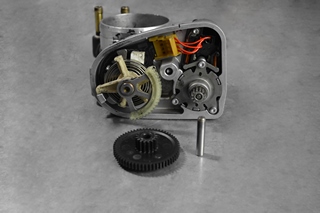

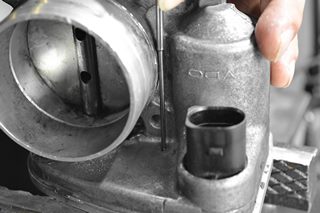

4. Через готовое отверстие выбейте вал шестерни, используйте любой металлический стержень диаметром не более 4 мм и молоток.

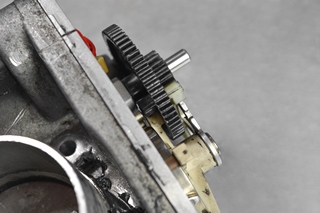

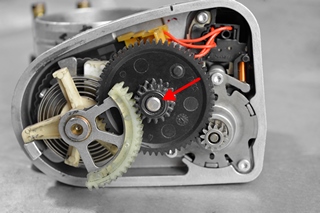

5. Установите новую шестерню из комплекта, обязательно выставьте шестерню так, что бы упорный зуб касался пластикового ограничителя хода. Забейте вал шестерни в посадочное место.

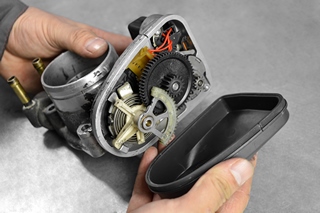

6. Установите крышку, наденьте бандажное кольцо.

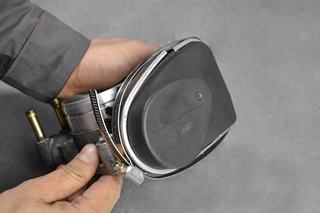

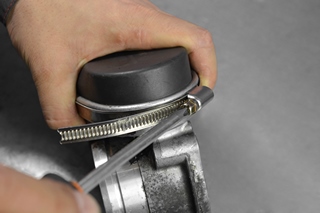

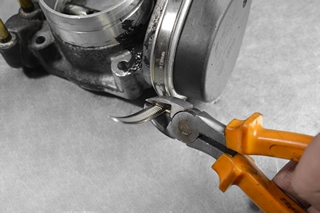

7. Установите поверх бандажного кольца червячный хомут и затяните его, бокорезами удалите лишний отрезок хомута.









8. Установите дроссельную заслонку на автомобиль. При необходимости произведите адаптацию дроссельной заслонки.
Способ адаптации зависит от марки вашего автомобиля, но мы рекомендуем обратиться к специалистам, или использовать профессиональный диагностический сканер с функцией обучения дроссельной заслонки.
