Инструкция по установке ремкомплекта механизма складывания зеркал UX-RK-Z1

Инструция по установке



1. Снимите планку (она держится на двух клипсах). Снимите обшивку двери автомобиля, открутив винты в подлокотнике и в нише ручки открывания двери.

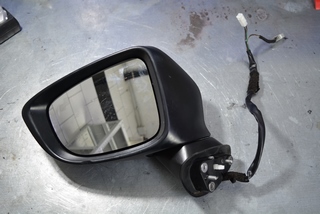

2. Отсоедините провода от блока стеклоподъёмника и управления зеркалами. Демонтируйте зеркало с автомобиля.

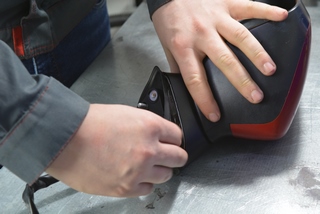

3. Демонтируйте резиновый уплотнитель.

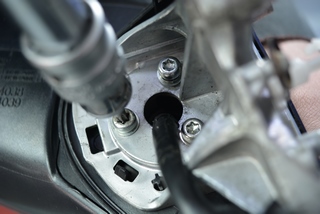

4. Отсоедините пластиковую накладку, под ней находятся три винта, выкрутите их. Если на данном этапе (или на любом другом) вы столкнулись с загрязнениями или заметили окисления на металле, то проведите процедуры по очистке всех поверхностей с применением специальных чистящих средств.

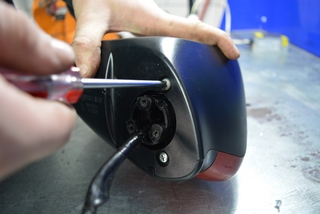

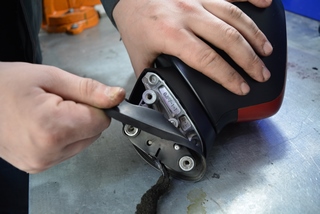

5. Отсоедините металлический держатель, открутите два винта в основании корпуса зеркала.

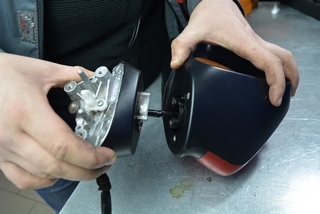

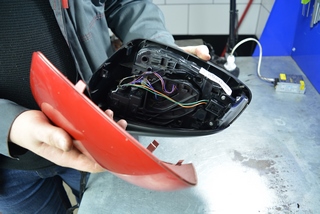

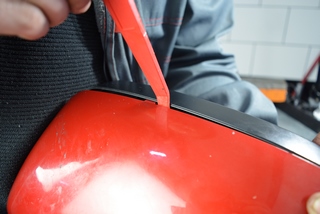

6. Раскройте корпус зеркала.

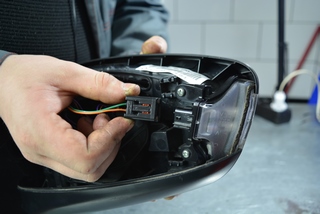

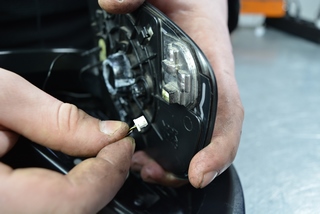

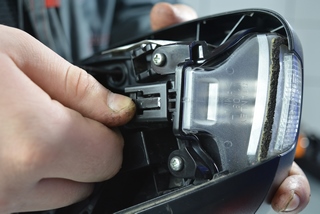

7. Отсоедините коннектор от повторителя поворотника.

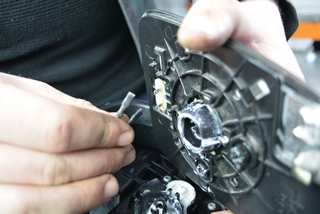

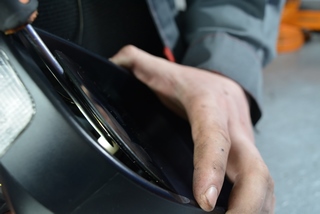

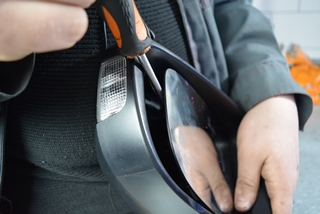

8. Аккуратно отщелкните зеркальный элемент, он крепится на трех клипсах.

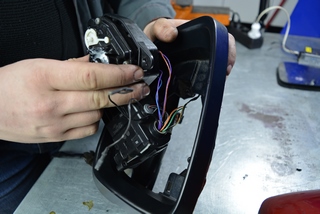

9. Отсоедините коннекторы подогрева зеркального элемента.

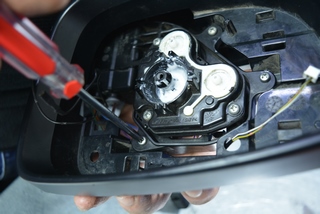

10. Открутите винты удерживающие механизм складывания в корпусе, демонтируйте его.

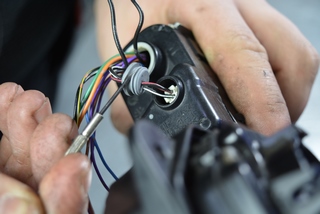

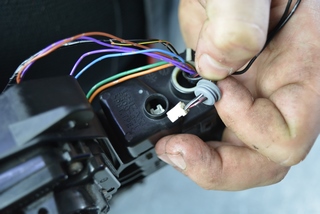

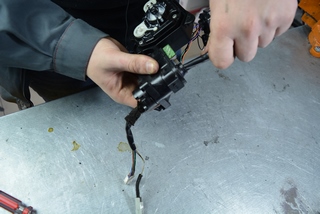

11. Демонтируйте резиновый уплотнитель, отсоедините коннектор питания электро-двигателя.

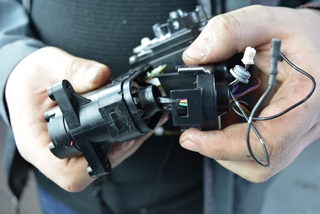

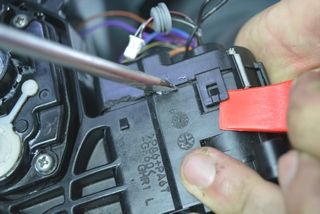

12. Раскройте корпус механизма складывания, снимите крышку.

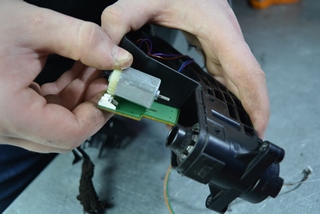

13. Извлеките из крышки провода, извлеките электро-двигатель из корпуса механизма.

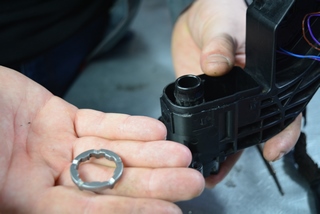

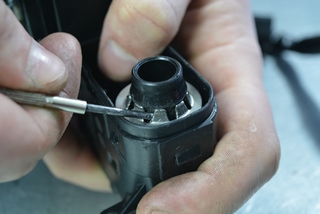

14. Отогните зубья на стопорном кольце, извлеките его.

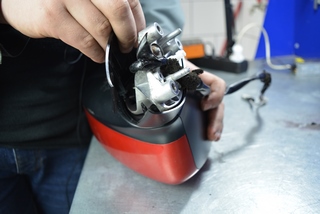

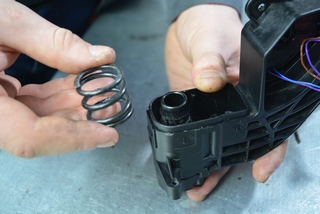

15. Извлеките из корпуса пружину и металлическое кольцо с пазами.

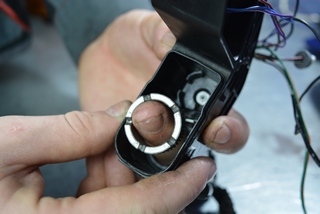

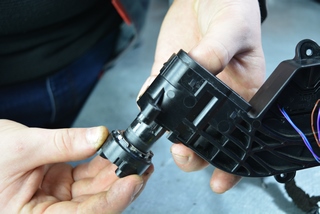

16. Демонтируйте шток механизма складывания и зубчатое металлическое кольцо с пазами. Очистите внутреннее пространство механизма от загрязнения и отработанной смазки.

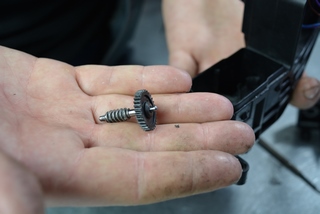

17. Извлеките червячный вал с пластиковой шестерней, поменяйте ее на новую, осуществите сборку в обратном порядке. В обязательном порядке нанесите универсальную силиконовую смазку на все трущиеся детали.
