Инструкция по установке ремкомплекта механизма складывания зеркал UX-RK-Z10

1. Снимите обшивку двери автомобиля, отсоедените кабель управления зеркалом, демонтируйте зеркало с автомобиля.







2. Открутите три винта TORX, отсоедените держатель от корпуса зеркала.







3. Отверткой с плоским шлицем отсоедените зеркальный элемент от площадки механизма настройки зеркала. Будьте предельно аккуратны!







4. Отсоедените провода обогрева, демонтируйте зеркальный элемент.







5. Выкрутите винт, демонтируйте площадку механизма настройки.







6. Выкрутите винты крепления механизма регулировки, отсоедените провода, демонтируйте механизм.







7. Выкрутите винты крепления механизма складывания зеркала.







8. Отсоедените механизм от корпуса, извлеките коннектор питания электродвигателя.







9. Раскройте механизм складывания используя отвертку с плоским шлицем. Корпус может быть проклеен, вам потребуется растворитель. В процессе вскрытия, постарайтесь не повредить защелки на корпусе.







10. Извлеките червячный вал и старую шестерню из корпуса. Замените шестерню на новую, из ремкомпекта.

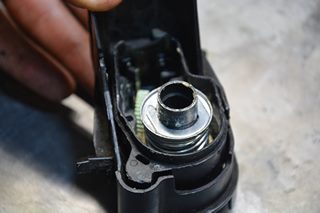

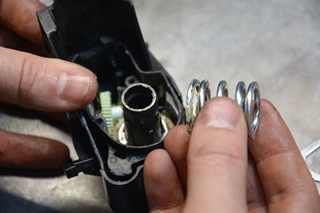

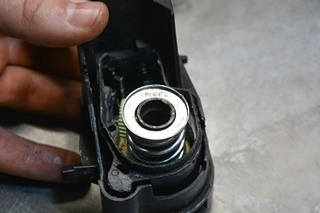

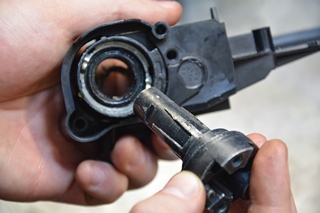

11.  Разберите пружинный механизм удалив стопор и пружину, затем сам поворотный механизм.

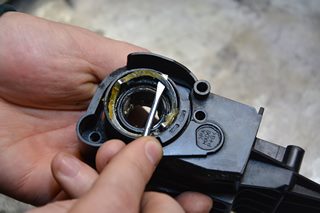

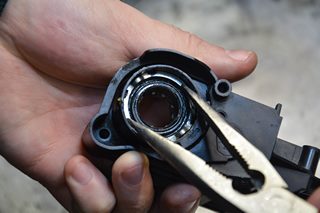

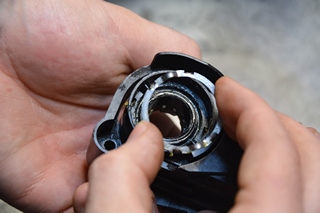

12. Извлеките стопорную шайбу положения зеркала и замените на новую из комплекта.







13. Очистите внутреннее пространство механизма и корпуса зеркала от грязи и старой смазки. Обязательно смажьте все трущиеся детали универсальной смазкой идущей в комплекте. Произведите сборку в обратном порядке, установите зеркало на автомобиль.
