Инструкция по установке ремкомплекта механизма складывания зеркал UX-RK-Z9

Инструция по установке



1. Снимите обшивку двери автомобиля, открутив винты в ручке двери и в нише ручки открывания двери.







2. Отсоедините провода от блока стеклоподъёмника и управления зеркалами. Демонтируйте зеркало с автомобиля.







3. Выкрутите винт и демонтируйте резиновый уплотнитель.







4. Выкрутите три винта и отсоедините держатель зеркала.







5. Выкрутите винт в образовавшемся проеме.





6. Аккуратно, инструментом для снятия обшивки, отсоедените зеркальный элемент от площадки крепления.







7. Выкрутите винт и демонтируйте площадку крепления.







8. Выкрутите винты крепления механизма настройки зеркала.

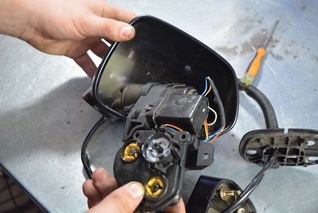

9. Выньте механизм из корпуса, разделите его на привод складывания и привод настройки зеркального элемента.







10. Отсоедените клемы питания механизма настройки.

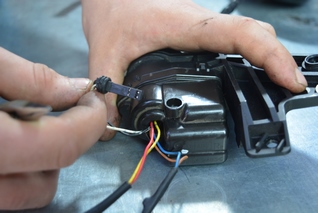

11. Демонтируйте резиновый уплотнитель, отсоедините коннектор питания электро-двигателя.







12. Раскройте корпус привода складывания, снимите крышку.







13. Извлеките плату управления двигателем, выкрутите винт на крышке привода.







14. Снимите крышку вместе с двигателем, достаньте шестерню с червячным валом.







15. Поменяйте пластиковую шестерню на новую.







16. Осуществите сборку в обратном порядке, обязательно нанесите универсальную силиконовую смазку на все трущиеся детали.
