Инструкция по установке ремкомплекта ограничителей дверей ТИП 37

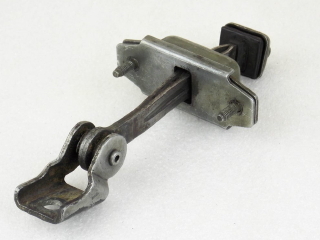

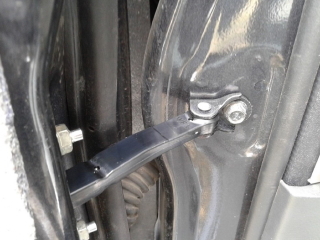

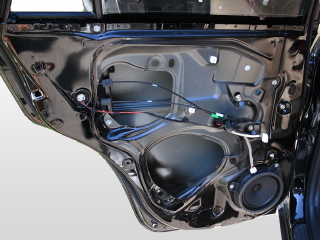

1. Снимите внутреннюю обшивку двери. Выкрутите болт и две гайки крепления ограничителя двери и извлеките его из двери.

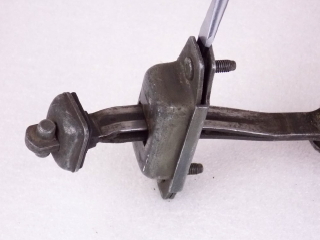

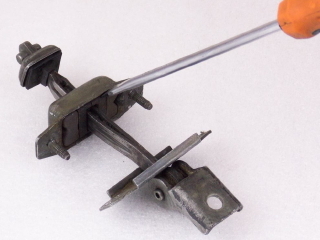

2. С помощью стамески и молотка разъедините корпус и крышку.

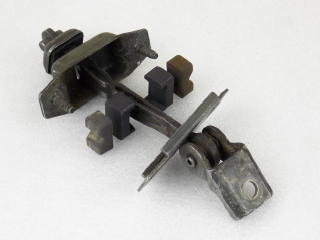

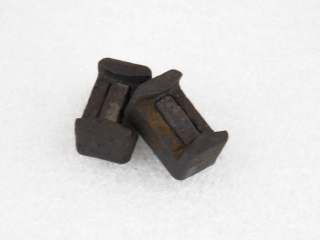

3. Снимите крышку и извлеките фиксаторы вместе с упругими элементами. Вы увидите изношенные пластмассовые фиксаторы.

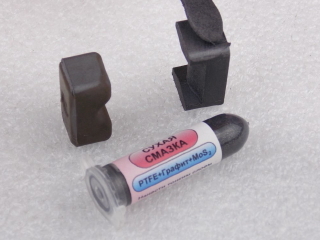

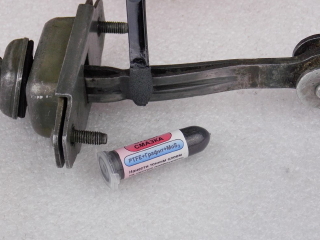

4. Очистите шток и упругие элементы от грязи, насухо протрите их. Аппликатором нанесите со всех сторон сухую смазку на шток, новые фиксаторы и упругие элементы. Дайте смазке высохнуть несколько минут. Сухая смазка продлит срок службы фиксаторов, сделает ход ограничителя мягче на этапе притирки и облегчит сборку.

ВНИМАНИЕ! Если смазка, идущая в комплекте, слегка подсохла, добавьте в неё немного ацетона, уайт-спирита или растворителя-646 и перемешайте до получения однородной массы.

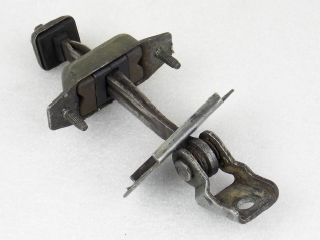

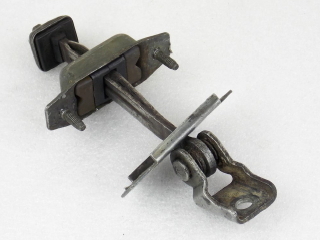

5. Установите фиксаторы и упругие элементы в корпус ограничителя. Сборку произведите на узкой части штока.

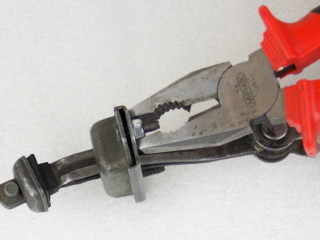

6. На шпильки наверните гайки с резьбой М5. Затягивая гайки, корпус и крышка соединятся друг с другом на шлицах шпилек. После этого гайки нужно открутить.

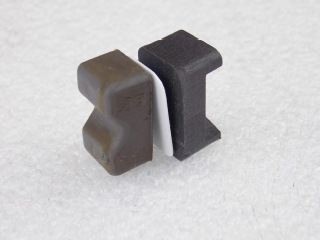

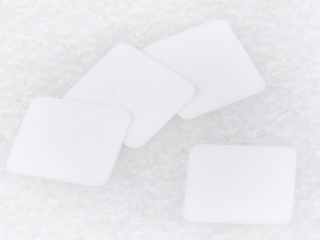

7. Теперь ваш ограничитель двери как новый. Установите ограничитель в дверь, закрутите болт и две гайки. Проверьте усилие фиксации двери. Если фиксация слабая или отсутсвует, значит у ограничителя сильно изношен шток или упругие элементы. Такой случай бывает крайне редко, для исправления потребуется установить компенсационные пластины. Для этого снимите ограничитель и разберите его. Между фиксаторами и упругими элементами подложите по одной пластине и соберите ограничитель. Установите его в дверь, закрутите болт и две гайки, проверьте фиксацию двери и поставьте обшивку.
ВНИМАНИЕ! Компенсационные пластины нужно устанавливать только принедостаточной фиксации двери после установки ремкомплекта. Если их
установить заранее, то скорее всего двери будут открываться очень туго.







Желательно смазать шарнир ограничителя двери, так как он может скрипеть. Смазывать шарнир нужно смазкой для замков и петель. Для этого сначала
смойте с шарнира грязь, пыль и высохшую смазку.
Важно! Использовать составы WD-40 в качестве постоянного заменителя смазки недопустимо.
Это достаточно летучий состав, он быстро высыхает, оставляя рабочую поверхность незащищенной. После использования WD-40 следует по возможности быстро обработать эту поверхность нормальной смазкой.


Если в шарнире ограничителя появился большой зазор, то при открывании и закрывании двери могут появиться щелчки. Проверьте
отсутствие люфта в шарнире, при необходимости устраните его.

Мы не рекомендуем использовать жидкие и консистентные смазки для
смазывания фиксаторов и штока ограничителя двери, так как это может привести к преждевременному износу фиксаторов из-за налипания пыли и частиц. Для увеличения срока службы и при появлении посторонних шумов в ограничителе двери для смазывания штока и вкладышей можно
использовать сухие смазки.
