Инструкция по установке ремкомплекта ограничителей дверей ТИП 41

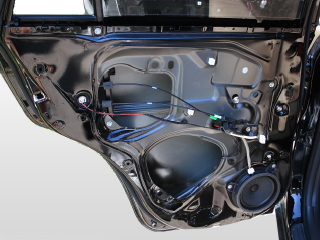

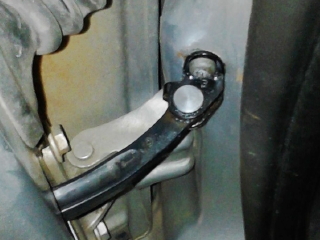

1. Снимите внутреннюю обшивку двери. Выкрутите два болта и две гайки крепления ограничителя двери и извлеките его из двери.

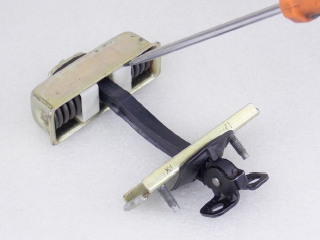

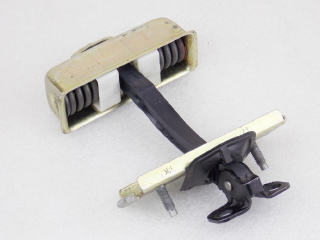

2. Разогните два прижима и снимите крышку.

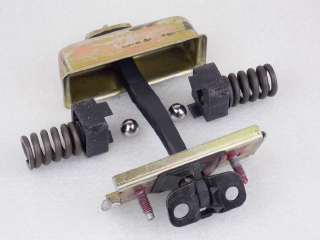

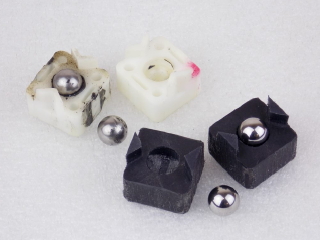

3. Извлеките фиксаторы вместе с пружинами. Вы увидите изношенные фиксаторы.

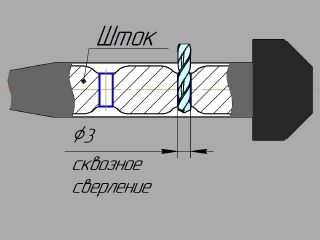

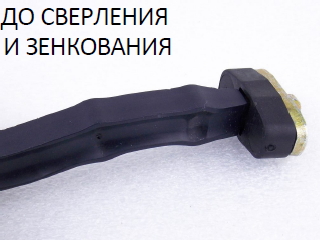

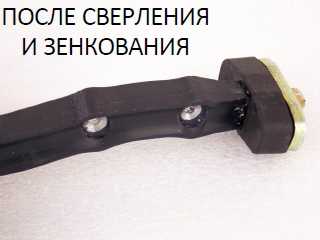

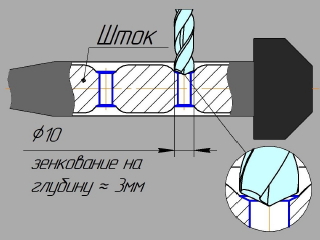

4. В случае сильного износа штока, необходимо восстановить углубления под шарик фиксатора, для возобновления фиксации ограничителя двери. В первую очередь следует выполните операцию сквозного сверления штока в двух впадинах, используя сверло диаметром 3 мм. Далее, в тех же местах, необходимо выполнить операцию зенкования (на глубину = 3 мм), используя сверло диаметром 10 мм. После чего необходимо ножом снять фаску, которая образуется после зенкования, для избежания посторонних звуков во время закрывания двери.

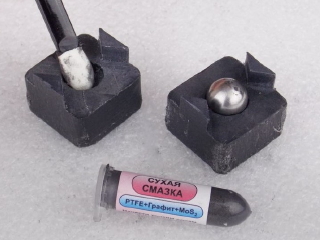

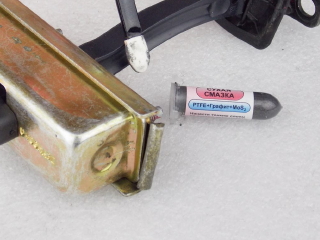

5. Очистите шток, корпус и пружины от грязи, насухо протрите их. Аппликатором нанесите со всех сторон сухую смазку на шток и новые фиксаторы. Дайте смазке высохнуть несколько минут. Сухая смазка продлит срок службы фиксаторов, сделает ход ограничителя мягче на этапе притирки и облегчит сборку.

ВНИМАНИЕ! Если смазка, идущая в комплекте, слегка подсохла, добавьте в неё немного ацетона, уайт-спирита или растворителя-646 и перемешайте до получения однородной массы.

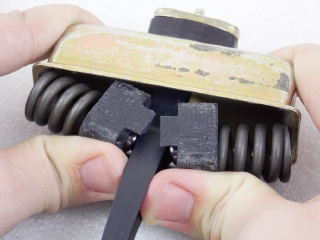

6. В новые фиксаторы вставте пружины и стальные шарики. Вставьте пружины на край корпуса, фиксаторы разместите на узкой части штока, надавите на фиксаторы с пружинами и они встанут в корпусе.

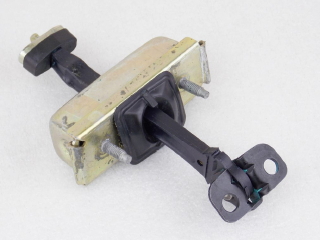

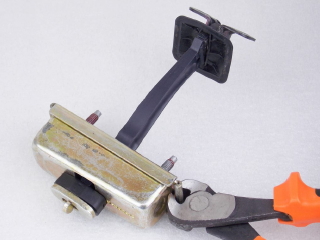

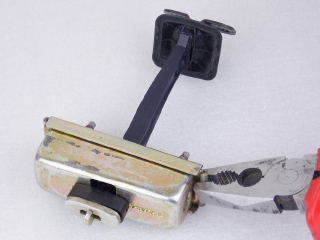

7. Аккуратно согните прижимы на корпусе молотком или пассатижами до полного соединения крышки с корпусом. Производить сборку удобнее в тисках. Будьте внимательны, не повредите шпильки на корпусе. Теперь ваш ограничитель двери как новый. Установите ограничитель в дверь, закрутите две гайки и два болта и поставьте обшивку.

Желательно смазать шарнир ограничителя двери, так как он может скрипеть. Смазывать шарнир нужно смазкой для замков и петель. Для этого сначаласмойте с шарнира грязь, пыль и высохшую смазку. Важно! Использовать составы WD-40 в качестве постоянного заменителя смазки недопустимо.
Это достаточно летучий состав, он быстро высыхает, оставляя рабочую поверхность незащищенной. После использования WD-40 следует по возможности быстро обработать эту поверхность нормальной смазкой.

Если в шарнире ограничителя появился большой зазор, то при открывании и закрывании двери могут появиться щелчки. Проверьте отсутствие люфта в шарнире, при необходимости устраните его.

Мы не рекомендуем использовать жидкие и консистентные смазки для смазывания фиксаторов и штока ограничителя двери, так как это может привести к преждевременному износу фиксаторов из-за налипания пыли и частиц. Для увеличения срока службы и при появлении посторонних шумов в ограничителе двери для смазывания штока и вкладышей можно использовать сухие смазки.

Если у Вас возникли трудности с установкой, ремкомплект не подошел, после установки отсутсвует фиксация дверей либо появился посторонний шум - свяжитесь с нами и мы обязательно поможем решить проблему. тел.+7-908-118-66-82 e-mail: plastik-avto@yandex.ru
