Инструкция по установке ремкомплекта ограничителей дверей ТИП 50

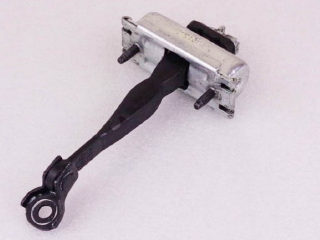

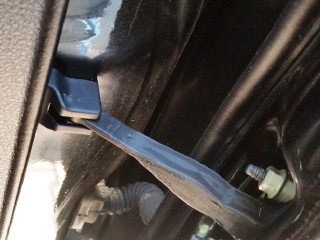

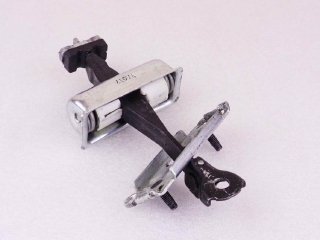

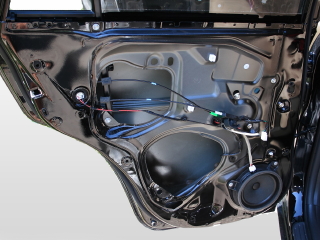

1. Снимите внутреннюю обшивку двери. Выкрутите болт и две гайки крепления ограничителя двери и извлеките его из двери.

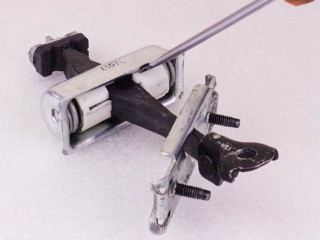

2. Разогните два прижима и снимите крышку.

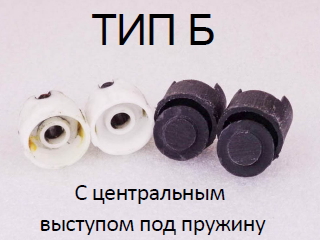

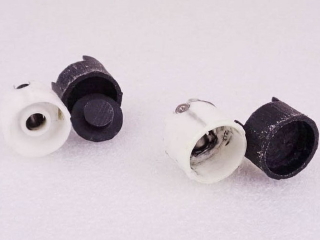

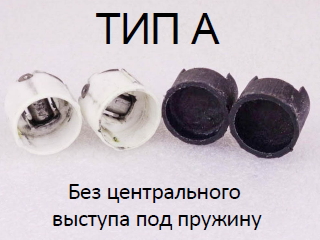

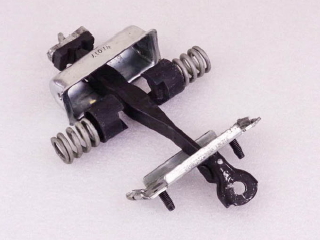

3. Извлеките фиксаторы вместе с пружинами. Вы увидите изношенные или заклиненные ролики на фиксаторах. Они могут быть двух видов: без центрального выступа под пружину ТИП А и с центральным выступом под пружину ТИП Б.

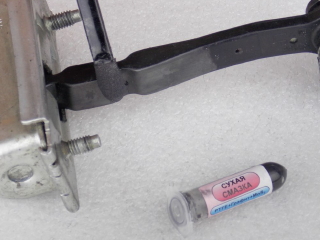

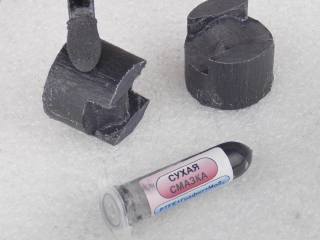

4. Очистите шток, корпус и пружины от грязи, насухо протрите их. Аппликатором нанесите со всех сторон сухую смазку на шток и новые фиксаторы.
Дайте смазке высохнуть несколько минут. Сухая смазка продлит срок службы фиксаторов, сделает ход ограничителя мягче на этапе притирки и облегчит сборку.

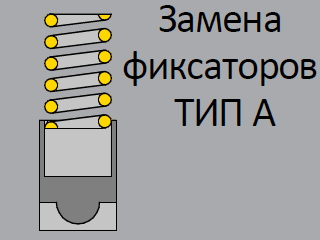

5. Замена фиксаторов типа А производится без переходных шайб.

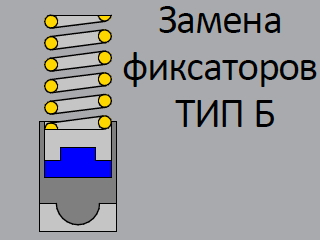

Для замены фиксаторов типа Б необходимо использовать переходные шайбы между фиксатором и пружиной.

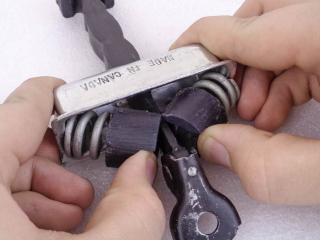

6. В новые фиксаторы вставте пружины. Вставьте пружины на край корпуса, фиксаторы разместите на узкой части штока, надавите на фиксаторы с пружинами и они встанут в корпусе.

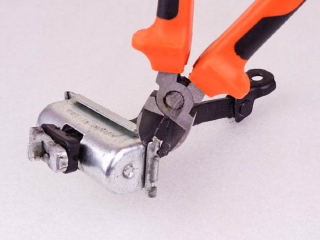

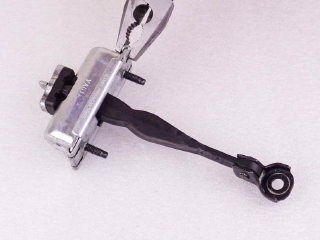

7. Аккуратно согните прижимы на корпусе молотком или пасатижами до полного соединения крышки с корпусом. Производить сборку удобнее в тисках. Будьте внимательны, не повредите шпильки на корпусе. Теперь ваш ограничитель двери как новый. Установите ограничитель в дверь, закрутите болт и две гайки и поставьте обшивку.







Желательно смазать шарнир ограничителя двери, так как он может скрипеть. Смазывать шарнир нужно смазкой для замков и петель. Для этого сначала смойте с шарнира грязь, пыль и высохшую смазку. Важно! Использовать составы WD-40 в качестве постоянного заменителя смазки недопустимо. Это достаточно летучий состав, он быстро высыхает, оставляя рабочую поверхность незащищенной. После использования WD-40 следует по возможности быстро обработать эту поверхность нормальной смазкой.


Если в шарнире ограничителя появился большой зазор, то при открывании и закрывании двери могут появиться щелчки. Проверьте отсутствие люфта в шарнире, при необходимости устраните его.

Мы не рекомендуем использовать жидкие и консистентные смазки для смазывания фиксаторов и штока ограничителя двери, так как это может привести к преждевременному износу фиксаторов из-за налипания пыли и частиц. Для увеличения срока службы и при появлении посторонних шумов в ограничителе двери для смазывания штока и вкладышей можно использовать сухие смазки.
