Инструкция по установке ремкомплекта ограничителей дверей ТИП 56

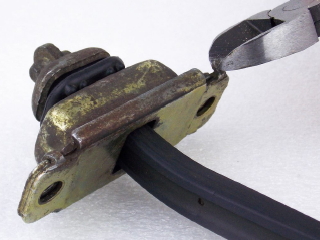

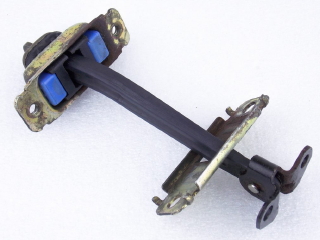

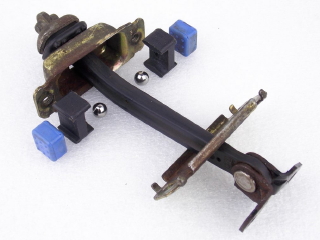

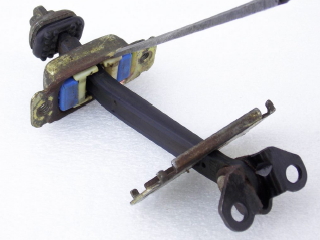

1. Снимите внутреннюю обшивку двери. Выкрутите четыре болта крепления ограничителя двери и извлеките его из двери. Разогните четыре прижима, снимите крышку и извлеките изношенные фиксаторы вместе с упругими элементами.

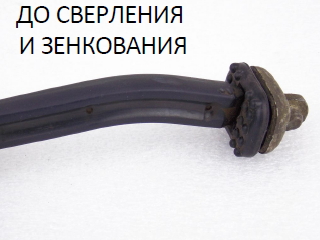

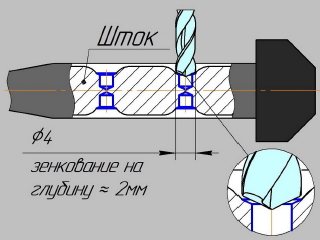

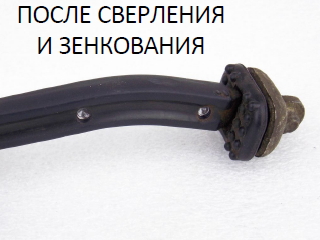

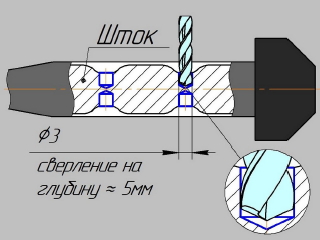

2. В случае сильного износа штока, необходимо восстановить углубления под шарик фиксатора, для возобновления фиксации ограничителя двери. В первую очередь следует выполните операцию сверления штока (на глубину = 5 мм) в четырех впадинах, используя сверло диаметром 3 мм. Далее, в тех же местах, необходимо выполнить операцию зенкования (на глубину = 2 мм), используя сверло диаметром 4 мм.

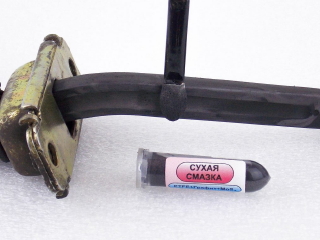

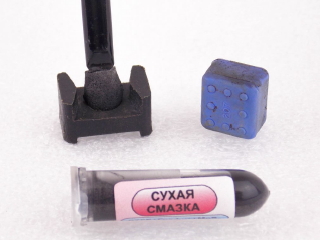

3. Очистите шток и упругие элементы от грязи, насухо протрите их. Аппликатором нанесите со всех сторон сухую смазку на шток, новые фиксаторы и упругие элементы. Дайте смазке высохнуть несколько минут. Сухая смазка продлит срок службы фиксаторов, сделает ход ограничителя мягче на этапе притирки и облегчит сборку.





4. В новые фиксаторы вставте упругие элементы и стальные шарики. Установите фиксаторы в корпус ограничителя. Сборку произведите на узкой части штока.

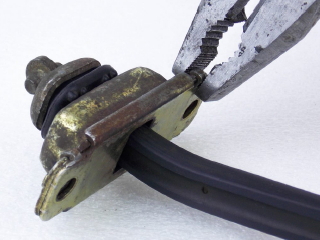

5. Аккуратно согните прижимы на корпусе молотком или пасатижами до полного соединения крышки с корпусом. Производить сборку удобнее в тисках.

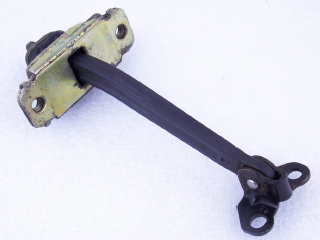

6. Теперь ваш ограничитель двери как новый. Установите ограничитель в дверь, закрутите четыре болта. Проверьте усилие фиксации двери. Если фиксация
слабая или отсутсвует, значит у ограничителя сильно изношен шток или упругие элементы. Такой случай бывает крайне редко, для исправления потребуется

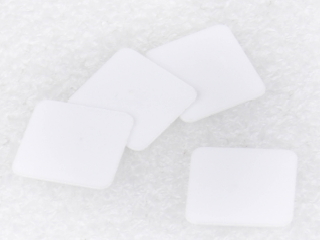

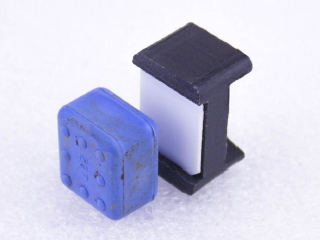

установить компенсационные пластины. Для этого снимите ограничитель и разберите его. Между фиксаторами и упругими элементами подложите по
одной пластине и соберите ограничитель. Установите его в дверь, закрутите четыре болта, проверьте фиксацию двери и поставьте обшивку.
ВНИМАНИЕ! Компенсационные пластины нужно устанавливать только при недостаточной фиксации двери после установки ремкомплекта. Если их установить заранее, то скорее всего двери будут открываться очень туго.





Желательно смазать шарнир ограничителя двери, так как он может скрипеть. Смазывать шарнир нужно смазкой для замков и петель. Для этого сначала смойте с шарнира грязь, пыль и высохшую смазку. Важно! Использовать составы WD-40 в качестве постоянного заменителя смазки недопустимо. Это достаточно летучий состав, он быстро высыхает, оставляя рабочую поверхность незащищенной. После использования WD-40 следует по возможности быстро обработать эту поверхность нормальной смазкой.

Если в шарнире ограничителя появился большой зазор, то при открывании и закрывании двери могут появиться щелчки. Проверьте отсутствие люфта в шарнире, при необходимости устраните его.

Мы не рекомендуем использовать жидкие и консистентные смазки для смазывания фиксаторов и штока ограничителя двери, так как это может привести к преждевременному износу фиксаторов из-за налипания пыли и частиц. Для увеличения срока службы и при появлении посторонних шумов в ограничителе двери для смазывания штока и вкладышей можно использовать сухие смазки.

Если у Вас возникли трудности с установкой, ремкомплект не подошел, после установки отсутсвует фиксация дверей либо появился посторонний шум - свяжитесь с нами и мы обязательно поможем решить проблему. тел.+7-908-118-66-82 e-mail: plastik-avto@yandex.ru
