Инструкция по установке ремкомплекта ограничителей дверей ТИП 80

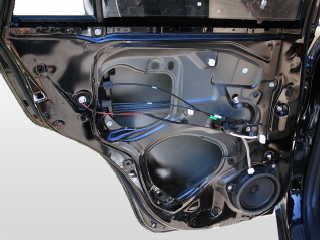

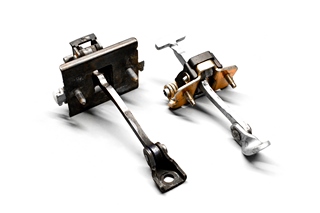

1. Снимите внутреннюю обшивку двери. Выкрутите болт и две гайки
крепления ограничителя двери и извлеките его из двери. Ограничители
дверей могут иметь разную форму.

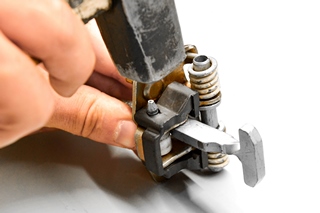

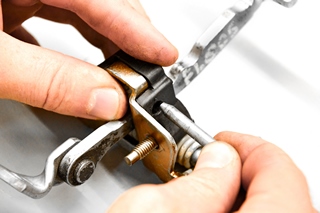

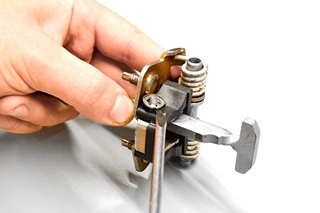

2. Снимите стопорное кольцо с помощью отвертки и выбейте старую ось.

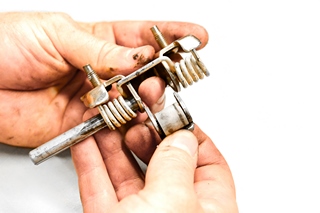

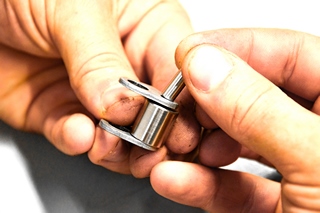

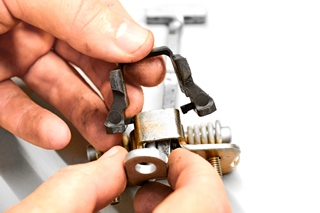

3. Извлеките изношенный ролик и шток ограничителя.

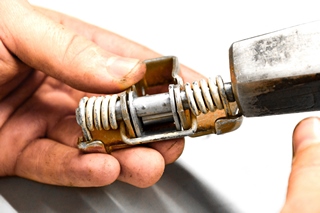

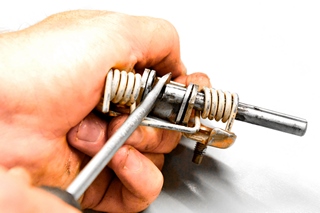

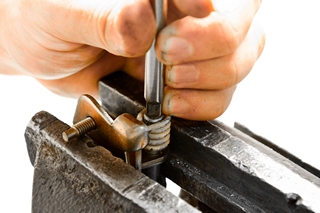

4. Выбейте ось, удерживающую пружину, затем извлеките второй
изношенный ролик, предварительно выбив ось ролика.

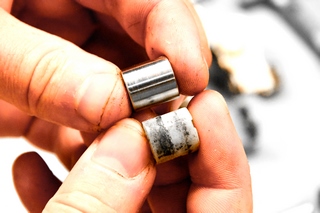

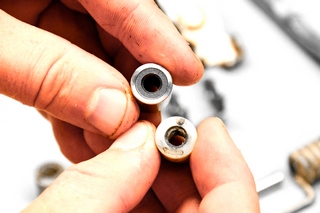

5. Внешний вид нового и изношенного ролика.

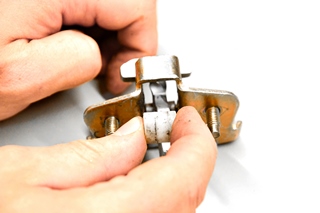

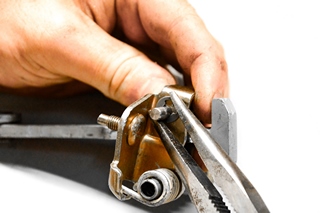

6. Установите новый ролик и зафиксируйте его короткой осью, идущей
в комплекте. Затем установите ось, удерживающую пружину, вместе
с новым роликом. Внимание! Новые ролики и шток ограничителя
смазывать не надо.

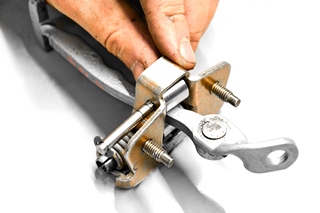

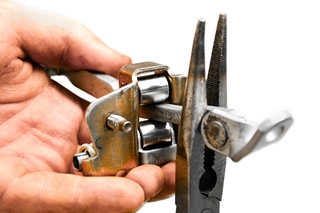

7. Расположите шток ограничителя таким образом, как на фото.
Затем установите новый ролик и установите длинную ось, идущую
в комплекте. Зафиксируйте ось с помощью стопорного кольца.

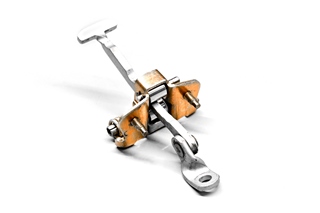

8. Разверните шток ограничителя в исходное положение.

   Желательно смазать шарнир ограничителя двери, так как он может
скрипеть. Смазать шарнир можно консистентной или жидкой смазкой.
Если в шарнире появился большой зазор, то при открывании и
закрывании двери могут появиться щелчки. Проверьте отсутствие люфта
в шарнире, при необходимости устраните его.

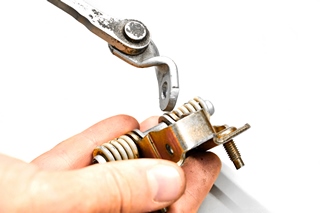

При появлении посторонних шумов в ограничителе двери
можно смазать только пружину, например с помощью консистентной
или жидкой смазки.
