Инструкция по установке ремкомплекта привода стеклоочистителя D-1

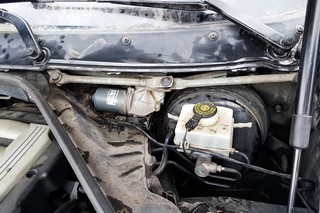

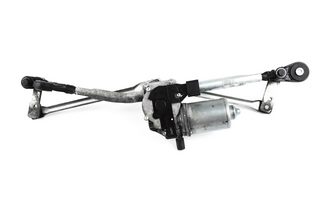

1. Выставьте дворники в крайнее положение, (состояние покоя), выкрутите две гайки крепления и извлеките дворники из посадочных мест. Затем снимите механизм дворников: открутите болты, которые держат механизм, и отсоедините питание моторчика.

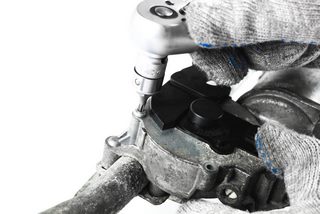

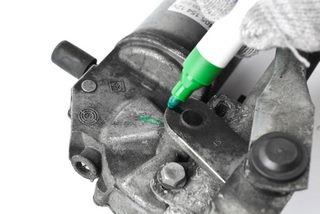

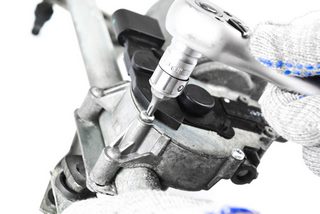

2. Выкрутите винты TORX, удерживающие крышку привода. С обратной стороны поставьте метку на корпусе и на штоке привода.

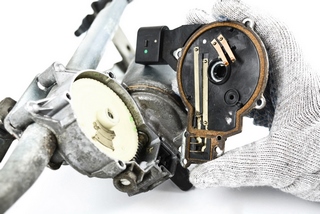

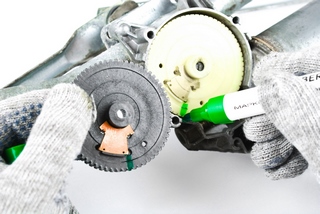

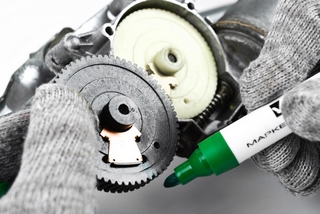

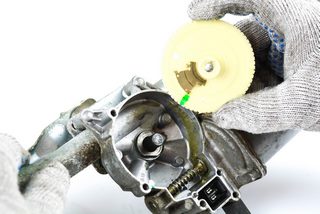

3. Удалите крышку, поставьте две одинаковые метки (идентичные) на обеих шестернях (новой из комплекта и старой в приводе).







4. Поставьте метку на корпусе напротив метки на старой шестерне.

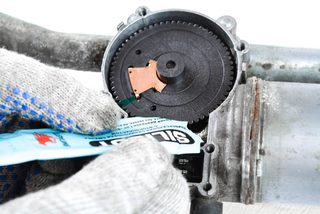

5. Штифтом из комплекта выбейте вал из шестерни. Удалите шестерню.

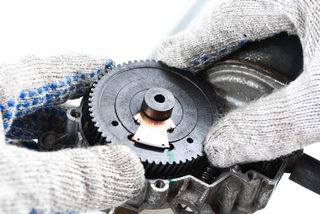

6. Установите новую шестерню на вал, совместите отметки на корпусе и шестерне, еще раз проверьте отметки на обратной стороне. Слегка надавите на шестерню, шлицы на ней и на валу должны совпасть.

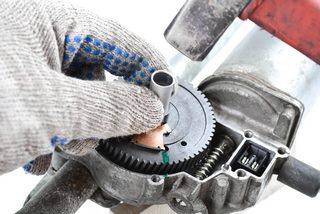

7. С помощью оправки и молотка запрессуйте шестерню на вал. Смажьте все элементы универсальной смазкой, идущей в комплекте.

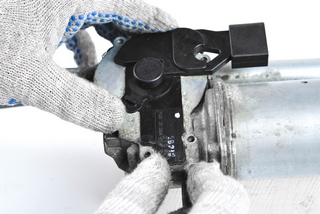

8. Установите крышку, вкрутите винты. Установите трапецию на автомобиль.
