Инструкция по установке ремкомплекта рулевой рейки R-29



При замене рулевых реек, мы рекомендуем обращаться к специалистам в ближайшее к вам СТО. При самостоятельной замене, Plastic Auto не несёт ответственности за результат.

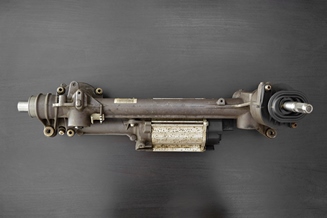

1. Общий вид демонтированной рейки.

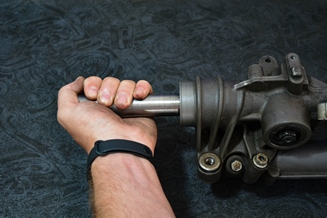

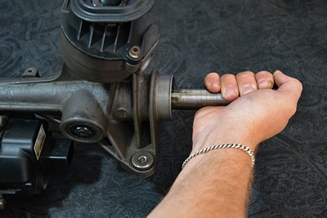

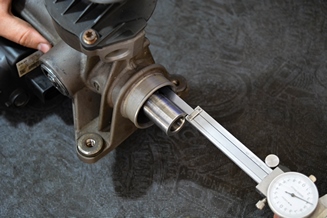

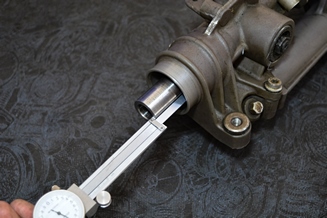

2. Проверяем люфт горизонтального вала с водительской и пассажирской стороны.







3. Перед разборкой выставляем горизонтальный вал в среднее положение.

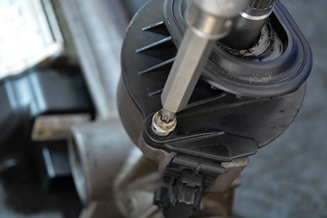

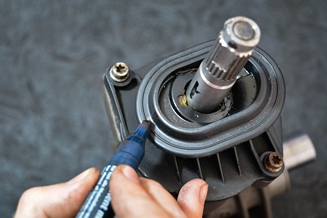

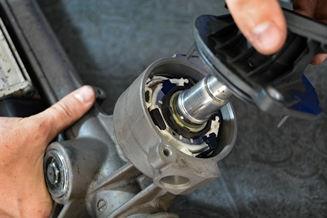

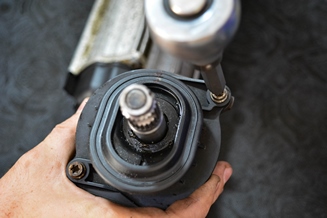

4. Ставим метку на рулевом валу и кожухе, затем откручиваем болты битой TORX и снимаем кожух.

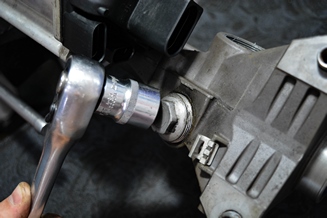

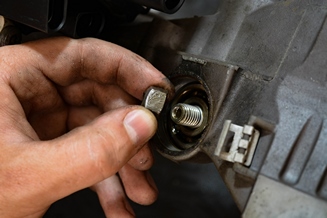

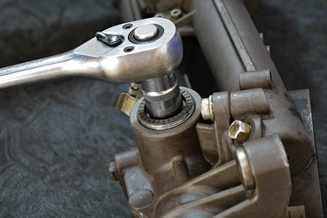

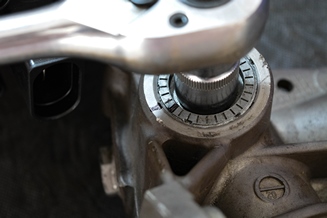

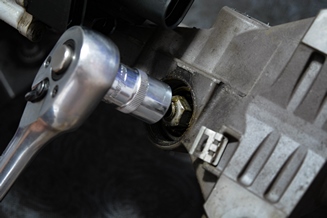

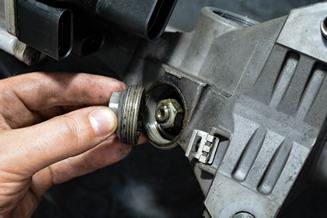

5. На противоположной стороне откручиваем пробку и стопорную гайку которая удерживает рулевой вал.

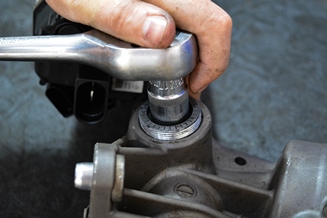

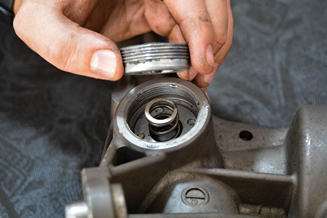

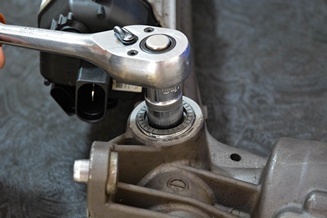

6. Откручиваем регулировочные пробки поджимных втулок и вынимаем пружины.

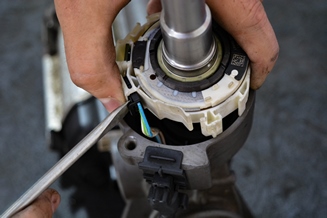

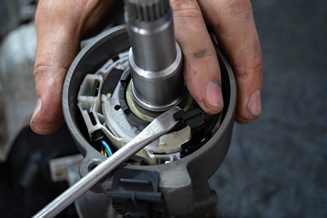

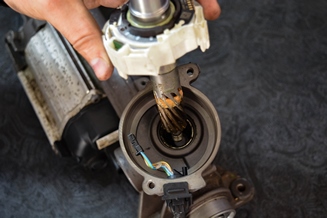

7. Вынимаем фиксатор рулевого вала, снимаем клипсу с проводами и аккуратно вынимаем рулевой вал, т.к. внутри механизма установлен хрупкий шлейф.

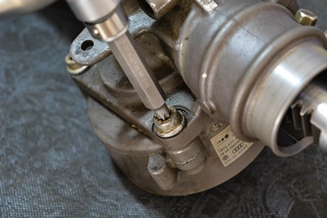

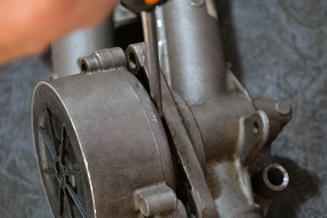

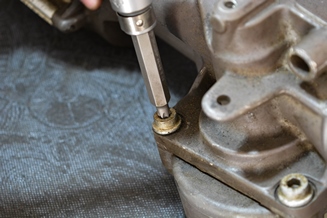

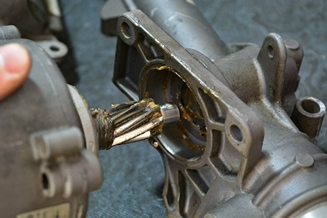

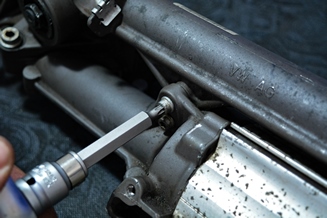

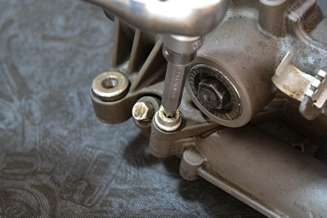

8. С помощью биты TORX выкручиваем болты удерживающие электромотор на корпусе рейки. Снимаем электромотор вместе с валом.

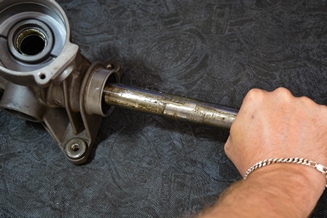

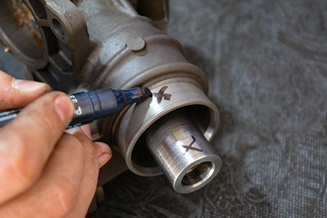

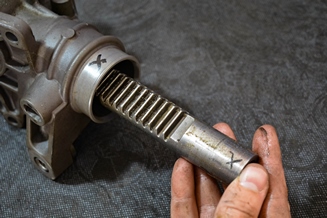

9. Ставим метки на корпусе и горизонтальном валу, чтобы при обратной сборке установить вал правильной стороной в корпус рейки. Вынимаем вал.

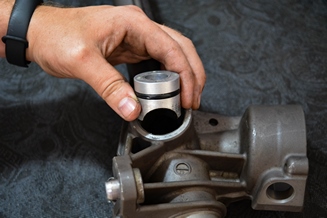

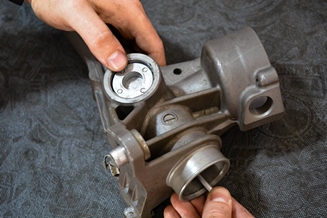

С помощью подручного инструмента (например: Г-образный ключ) подталкиваем поджимную втулку изнутри и вынимаем ее. Обратите внимание, что втулки имеют разный вид, в связи с этим нам необходимо запомнить или пометить втулки и их посадочные места, для правильной установки новых втулок.

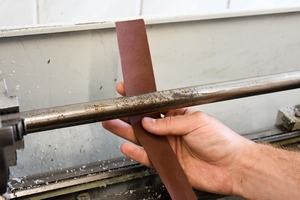

10. Внимание! Вал необходимо шлифовать только в том случае,если есть коррозия или вмятины и царапины. Шлифуем наждачной бумагой с
обозначением 400 по классификации 3М.Более мелкой бумагой и полировальной пастой обрабатывать не стоит, нам необходима определенная
шероховатость для удержания смазки.





11. Смазываем и вставляем горизонтальный вал согласно меткам.

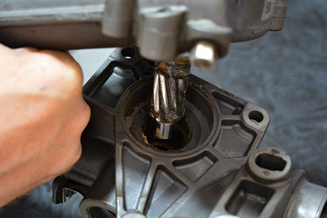

12. Смазываем вал электромотора и устанавливаем электромотор на корпус рулевой рейки.

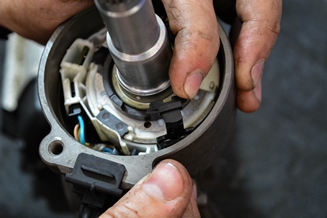

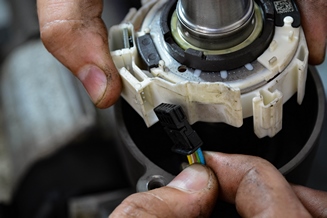

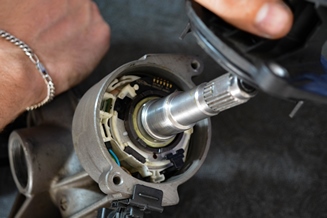

13. Устанавливаем рулевой вал в корпус рейки, для этого подключаем клипсу и ставим вал в посадочное место, затем устанавливаем фиксатор. Устанавливаем кожух и закручиваем болты.

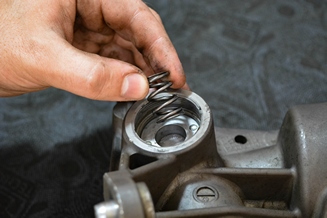

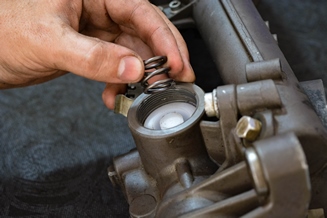

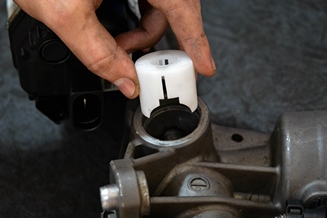

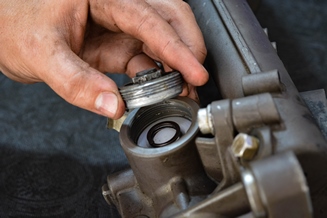

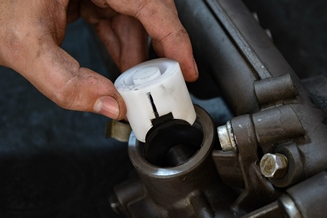

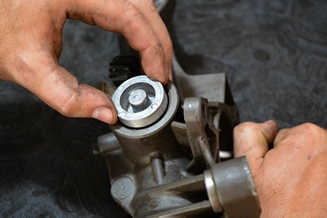

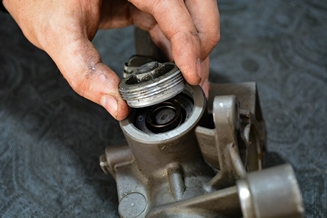

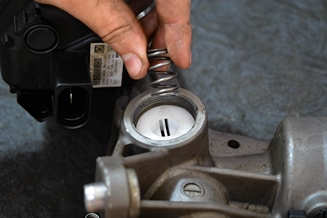

14. Смазываем и устанавливаем поджимные втулки согласно меткам которые мы ставили ранее. Устанавливаем пружины и закручиваем регулировочные пробки.

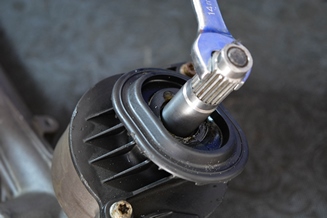

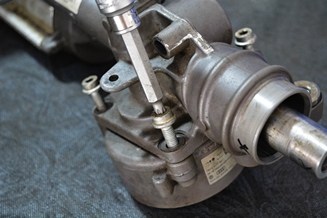

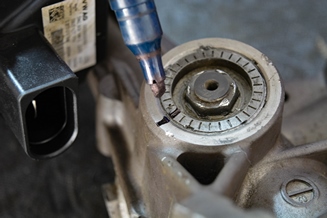

15. Приступаем к регулировке рулевой рейки. Для этого устанавливаем метки на корпусе и регулировочных пробках. Поочередно ослабляем регулировочные пробки на одно деление, параллельно вращаем рулевой вал. Ослабляем до момента когда вал начнет вращаться без "закусываний".









16. Проверяем валы на наличие люфта. Устанавливаем рулевую рейку на автомобиль.
