Инструкция по установке ремкомплекта рулевой рейки R-36



При замене рулевых реек, мы рекомендуем обращаться к специалистам в ближайшее к вам СТО. При самостоятельной замене, Plastic Auto не несёт ответственности за результат.

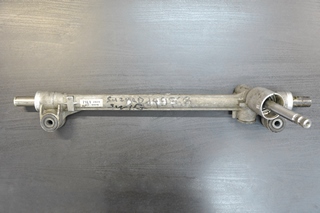

1. Общий вид демонтированной рейки.

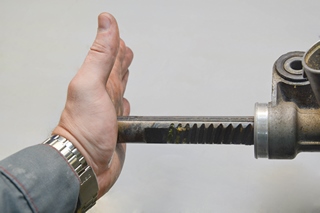

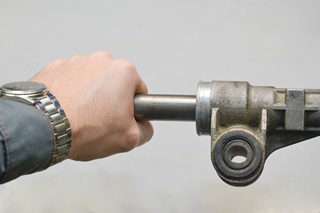

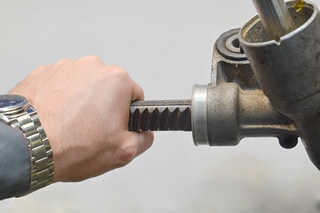

2. Проверьте люфт горизонтального вала с водительской и пассажирской стороны.

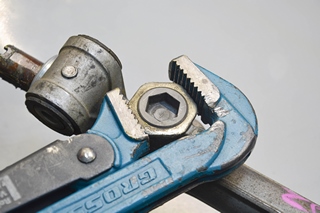

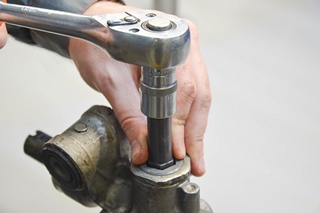

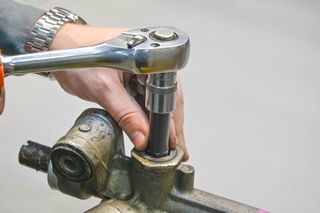

3. Подбирите необходимую головку и откручиваем регулировочную гайку.

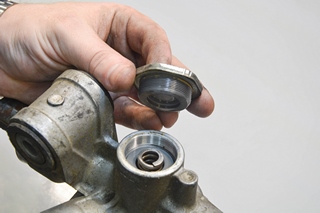

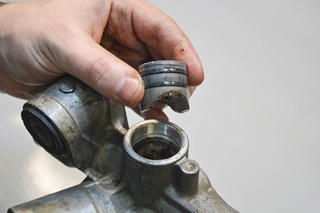

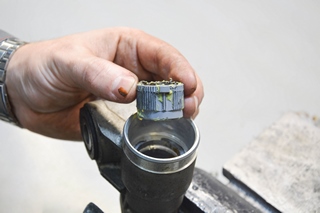

4. Разбирите механизм поджимной втулки. Выньте поджимную втулку.

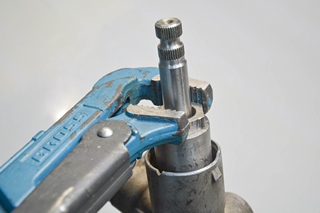

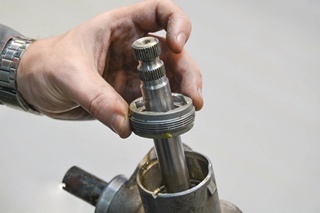

5. Для того, чтобы извлечь вертикальный вал, открутите гайку и выньте рулевой вал.







6.  Выньте горизонтальный вал

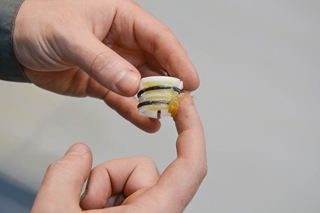

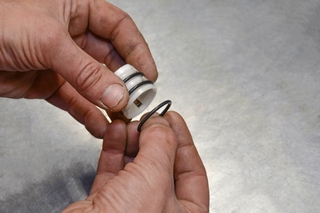

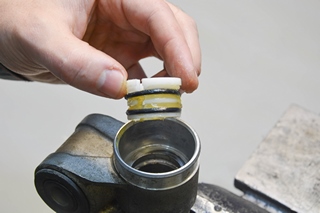

7. Извлеките старую опорную втулку, затем наденьте на новую втулку по одному
резиновому кольцу в каждый паз. Смажьте втулку внутри и снаружи.
Установите втулку в корпус рейки.

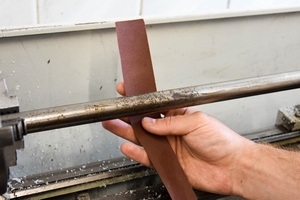

10. Внимание! Вал необходимо шлифовать только в том случае,если есть коррозия или вмятины и царапины. Шлифуем наждачной бумагой с
обозначением 400 по классификации 3М.Более мелкой бумагой и полировальной пастой обрабатывать не стоит, нам необходима определенная
шероховатость для удержания смазки.

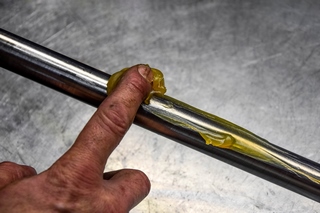

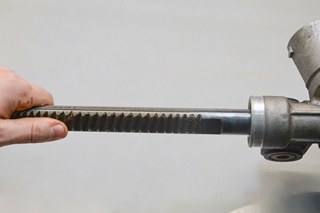

11.  Смажьте горизонтальный вал и вставьте его в корпус рейки. Проверьте на
страгивание и люфт. Если усилие мало, то добавьте еще по одной резинке в каждый
паз втулки, увеличивая плотность обжатия вала.

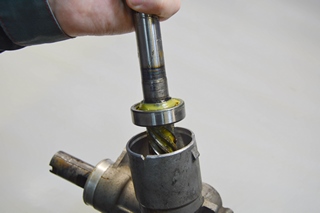

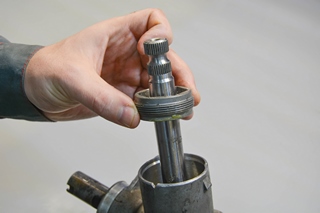

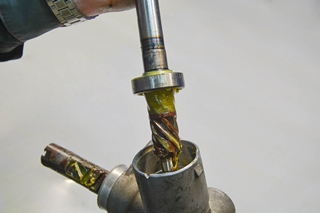

12. Смажьте и вставьте рулевой вал, затяните гайку.

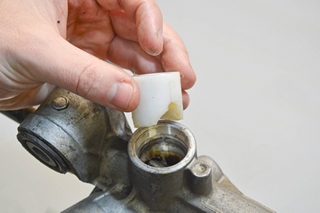

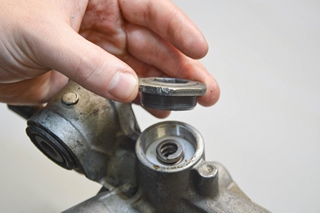

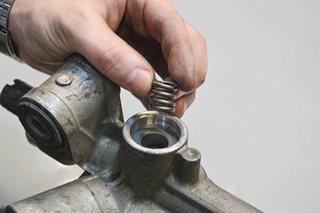

13. Смажьте новую поджимную втулку и поставьте в посадочное место. После установите
пружину, затем закрутите пробку. Затягивайте пробку и одновременно тяните вал
на себя. Как только люфт исчезнет, подтяните пробку еще на 45 градусов (это не позволит

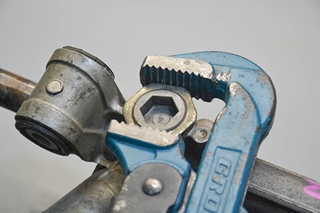

появиться люфту после того, как втулка приработается). Зафиксируйте контр-гайкой.









14. Проверьте валы на наличие люфта. Тяните и толкайте вал, прилагая максимальное
усилие. Если люфт не обнаружен, вы все сделали правильно!







15. Устанавливаем рейку на автомобиль. Первые 500-1000 км, руль не будет возвращаться в ноль, это так и задумано, в дальнейшем поджимная втулку притрется, осядет и руль начнет возвращаться.
