Инструкция по установке ремкомплекта рулевой рейки R-43



При замене рулевых реек, мы рекомендуем обращаться к специалистам в ближайшее к вам СТО. При самостоятельной замене, Plastic Auto не несёт ответственности за результат.



1. Общий вид демонтированной рейки.





2. Проверяем люфт горизонтального вала с водительской и пассажирской стороны.







3. Подбираем необходимую головку и откручиваем регулировочную гайку.





4. Разбираем механизм поджимной втулки. Вынимаем поджимную втулку.







5. Для того, чтобы извлечь вертикальный вал, необходимо высверлить отверстие в пыльнике и вынуть его.







6. Откручиваем гайку и вынимаем вал.











7. Вынимаем горизонтальный рулевой вал.







8. С помощью горизонтального вала необходимо выбить старую опорную втулку вместе со стопорным кольцом.









9. Надеваем на новую втулку по одному резиновому кольцу в каждый паз. Смазываем втулку внутри и снаружи.

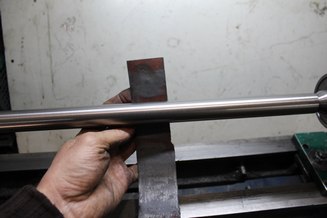

10. Внимание! Вал необходимо шлифовать только в том случае, если есть коррозия или вмятины и царапины. Шлифуем наждачной бумагой с
обозначением 400 по классификации 3М.Более мелкой бумагой и полировальной пастой обрабатывать не стоит, нам необходима определенная
шероховатость для удержания смазки.





11. Смазываем горизонтальный вал и вставляем его в корпус рейки. После установки горизонтального вала в корпус рулевой рейки установите стопорное кольцо которое мы извлекли ранее.  Проверяем на страгивание и люфт. Если усилие мало, то добавляем еще по одной
резинке, увеличивая плотность обжатия вала.







12. Смазываем и вставляем рулевой вал, затягиваем гайку.









13. Смазываем новую поджимную втулку и ставим в посадочное место, ставим
пружину, закручиваем пробку.

Затягиваем пробку и одновременно тянем вал на себя. Как только вал перестанет играть на пружине - перестаем затягивать.









14. Проверяем валы на наличие люфта. Тянем и толкаем вал прилагая максимальное усилие. Если люфт не обнаружен, вы все сделали правильно!









15.  Устанавливаем рейку на автомобиль. Первые 500-1000 км, руль не будет возвращаться в ноль, это так и задумано,
в дальнейшем поджимная втулку притрется, осядет и руль начнет возвращаться.
