Инструкция по установке ремкомплекта рулевой рейки R-52



При замене рулевых реек, мы рекомендуем обращаться к специалистам в ближайшее к вам СТО. При самостоятельной замене, Plastic Auto не несёт ответственности за результат.



1. При самостоятельном ремонте снятие и установку рулевой рейки производите
в соответствии с руководством по ремонту вашего автомобиля. В случае, если Вы
не уверены, что справитесь самостоятельно, мы рекомендуем Вам обращаться

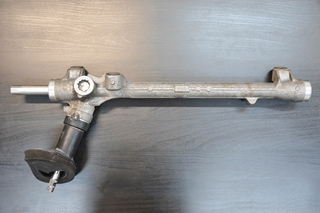

к специалистам в сервисный центр. Общий вид демонтированной рейки.

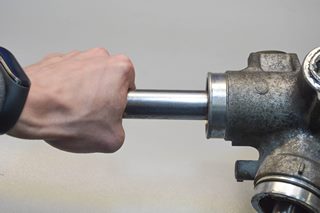

2. Проверьте люфт горизонтального вала с водительской и пассажирской стороны.

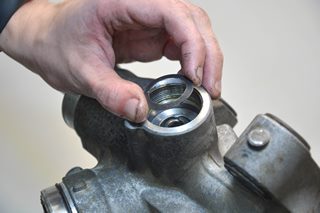

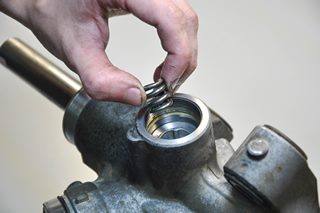

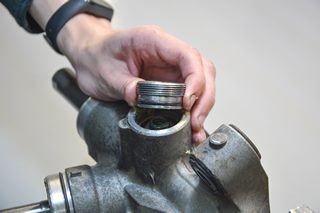

3. Выкрутите регулировочную пробку. Разберите механизм поджимной втулки.

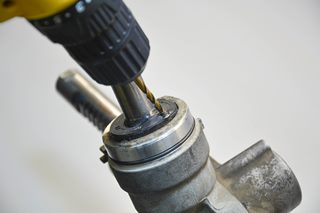

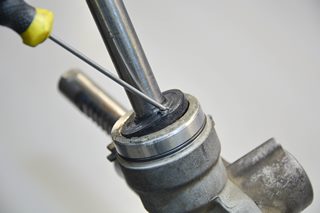

4. Для того, чтобы извлечь рулевой вал, необходимо высверлить отверстие
в пыльнике и вынуть его.

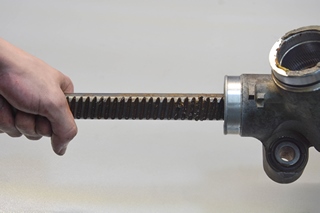

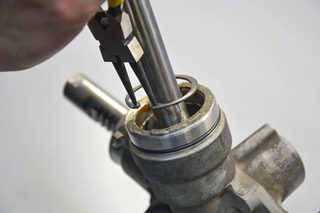

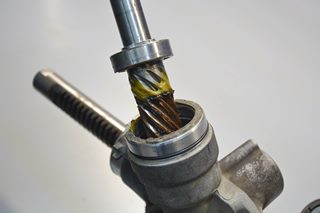

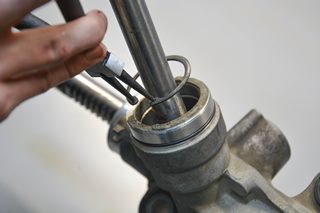

5. Извлеките стопорное кольцо и достаньте вал. Выньте горизонтальный рулевой вал.

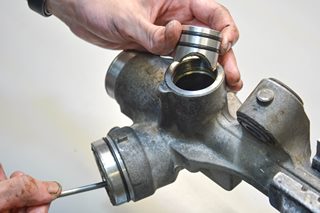

6. С помощью подручного инструмента (например: Г-образный ключ) подтолкните
поджимную втулку изнутри и выньте ее.

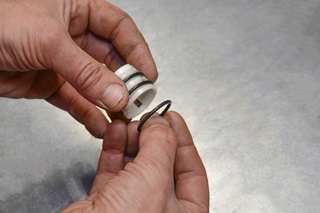

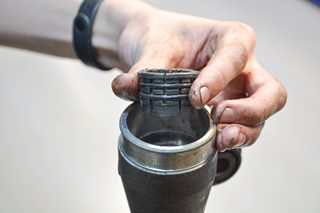

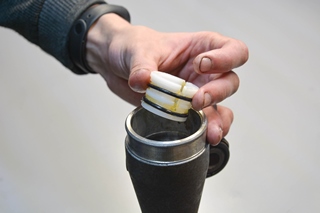

7. Извлеките старую опорную втулку. Наденьте на новую втулку по одному резиновому
кольцу в каждый паз. Смажьте втулку внутри и снаружи и установите в корпус
рулевой рейки.

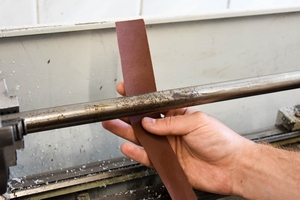

8. Внимание! Вал необходимо шлифовать только в том случае, если есть коррозия
или вмятины и царапины. Шлифуйте наждачной бумагой с обозначением 400
по классификации 3М. Более мелкой бумагой и полировальной пастой обрабатывать
не стоит, необходима определенная шероховатость для удержания смазки.

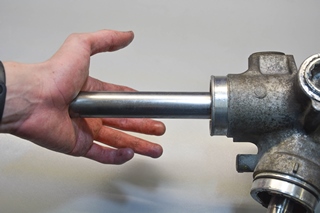

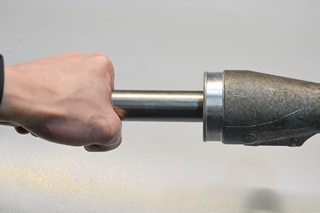

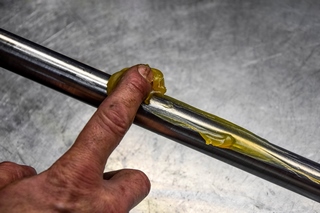

9. Смажьте горизонтальный вал и вставьте его в корпус рейки. Проверьте плотность
обжатия вала. Вал должен оказывать небольшое, но все-таки ощутимое усилие
на страгивание. Проверка усилия страгивания происходит вытянутой рукой.







10. Если при нажатии на вал сопротивление не ощутимо, аккуратно выньте опорную
втулку и добавьте еще по одному резиновому
кольцу в каждый паз втулки, увеличивая плотность обжатия вала.

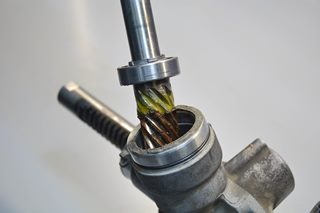

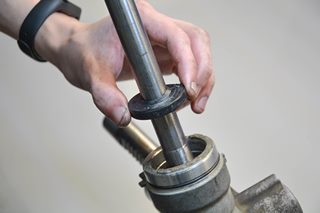

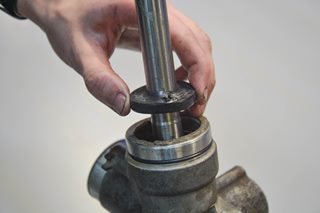

11. Смажьте и вставьте рулевой вал, установите стопорное кольцо и пыльник. После
установки пыльника с помощью герметика замажьте высверленное вами ранее
отверстие во избежание попадания абразивных частиц в виде пыли и грязи.

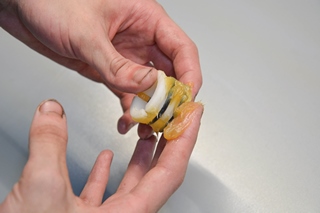

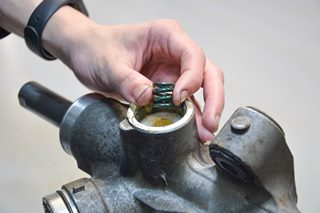

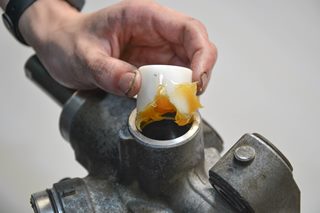

12. Смажьте новую поджимную втулку и поставьте в посадочное место. После

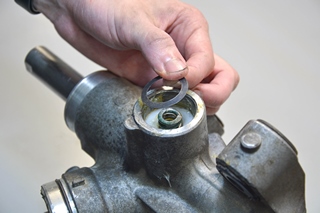

установите пружину и тарельчатую шайбу и закрутите пробку.

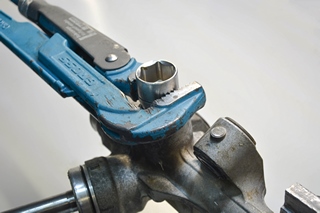

13. Затягивайте пробку и одновременно тяните вал на себя. Как только люфт исчезнет,
подтяните пробку еще на 45 градусов (это не позволит появиться люфту после того,
как втулка приработается). Затем установите контргайку. Проверьте валы на наличие
люфта. Тяните и толкайте вал, прилагая максимальное усилие. Если люфт не обнаружен,
вы все сделали правильно!







14. Устанавите рейку на автомобиль. Первые 500-1000 км руль не будет возвращаться
в ноль. Это так и задумано. В дальнейшем поджимная втулка притрется, осядет
и руль начнет возвращаться.
