Инструкция по установке ремкомплекта рулевой рейки R-64

При замене рулевых реек, мы рекомендуем обращаться к специалистам в ближайшее к вам СТО. При самостоятельной замене, Unevix не несёт ответственности за результат.



1. При самостоятельном ремонте снятие и установку рулевой рейки производите в соответствии с руководством по ремонту вашего автомобиля. В случае, если Вы не уверены, что справитесь самостоятельно, мы рекомендуем Вам обращаться к специалистам в сервисный центр.

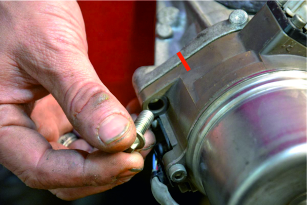

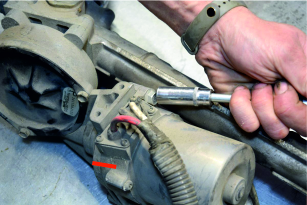

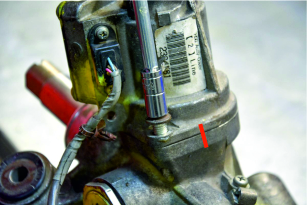

2. Установите метки на электромоторе и редукторе. Открутите редуктор и электромотор и снимите.







3. Разберите механизм поджимной втулки.









4. Открутите крышку рулевого вала. С помощью подходящей головки открутите гайку удерживающую рулевой вал. Извлеките горизонтальный и рулевой вал.









5. С помощью подручного инструмента (например: Г-образный ключ) подтолкните поджимную втулку изнутри и извлеките ее. Отогните лепестки втулки, после чего с помощью горизонтального вала вытолкните втулку наружу.







6. Внимание! Вал необходимо шлифовать только в том случае, если есть корозия или вмятины и царапины. Шлифуйте наждачной бумагой с обозначением 400 по классификации 3М. Более мелкой бумагой и полировальной пастой обрабатывать не стоит, нам необходима определенная шероховатось для удержания смазки.





7. Смажьте новую втулку с резиновыми кольцами внутри и снаружи и установите ее.
Смажьте горизонтальный вал и вставьте его в корпус рейки. Внимание! При установке
горизонтального вала, опорную втулку требуется разжать внутри корпуса с помощью
шлицевой отвертки, т.к. резиновые кольца сжимают втулку.









8. Проверьте плотность обжатия вала. Вал должен оказывать  небольшое, но все-таки
ощутимое усилие на страгивание. Проверка страгивания происходит вытянутой рукой.

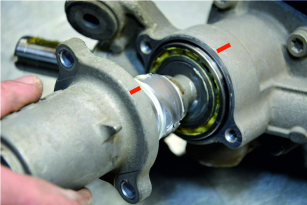

9. При сборке рулевого вала расположите горизонтальный вал в корпусе таким образом, чтобы рулевой вал прошел не входя в зацепление с зубьями горизонтального вала (как на фото). Закрутите гайку рулевого вала.







10. Закрутите болты удерживающие механизм рулевого вала и крышку.







11. Соберите механизм поджимной втулки

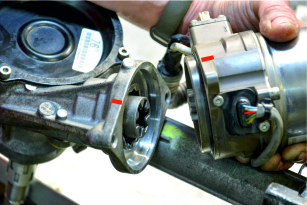

12. Установите электромотор и редуктор рулевого вала в соответствии с ранее выставленными метками.







13. Проверьте валы на наличие люфта. Тяните и толкайте вал прилагая максимальное усилие.
Если люфт не обнаружен, вы все сделали правильно!







14. Установите рейку на автомобиль. Первые 500-1000 км руль не будет возвращаться в ноль. Это так и задумано. В дальнейшем поджимная втулка притрется, осядет и руль начнет возвращаться.
