Инструкция по установке ремкомплекта трапеции дворников C-47

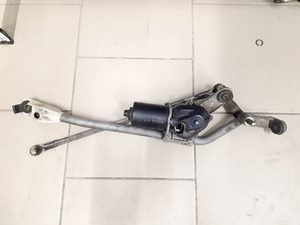

1.Выкрутите две гайки крепления дворников и извлеките дворники из посадочных мест. Снимите пластиковую панель, затем снимите механизм дворников:
открутив болты, которые держат механизм, отсоедините питание моторчика.

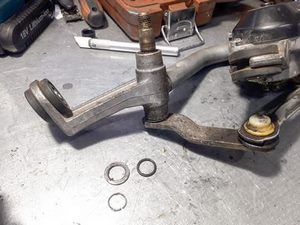

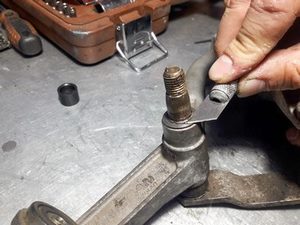

2. Подденьте острым предметом стопорное кольцо, снимите его. Снимите стопорную шайбу и уплотнительную резинку.

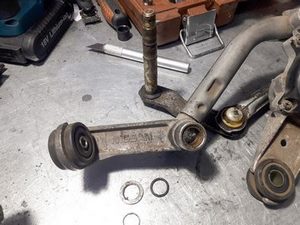

3. Извлеките вал дворника из отверстия.

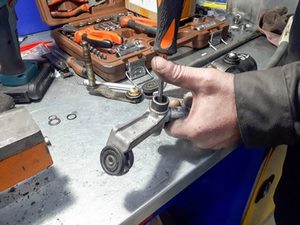

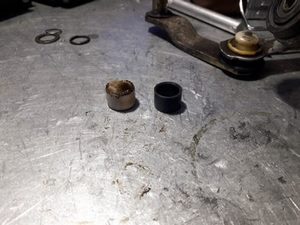

4. Извлеките старые втулки из посадочных мест с помощью отвертки и молотка.

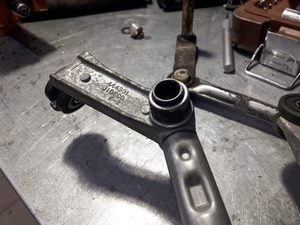

5. Установите новые втулки "стандартного размера" в их посадочные места (в случае сильного износа вала дворника, рекомендуем использовать втулки "увеличенного размера" идущие дополнительно в комплекте). Установите стопорное кольцо, шайбу и резинку на вал дворника.

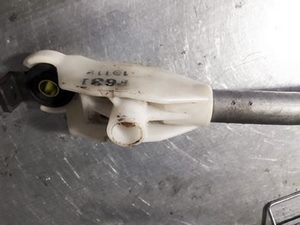

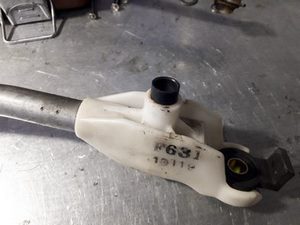

6. Теперь перейдем ко второй стороне трапеции, она выполнена из пластика и не имеет втулок в отверстии под вал дворника. Если люфт вала заметен, то приступим к небольшой модернизации конструкции.

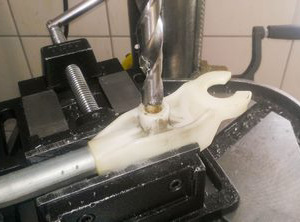

7. Для этого вам потребуется дрель или сверлильный станок и сверло на 15 мм. Рассверлите отверстие насквозь.







8. Вставьте новые втулки, установите вал в посадочное место, преварительно смазав.





9. Теперь ваша трапеция дворников лобового стекла как новая. Установку трапеции производите в обратном порядке.
