Инструкция по установке рулевой рейки R-45



При замене рулевых реек, мы рекомендуем обращаться к специалистам в ближайшее к вам СТО. При самостоятельной замене, Plastic Auto не несёт ответственности за результат.

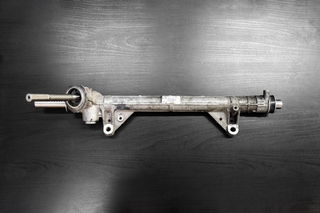

1. Общий вид демонтированной рейки.

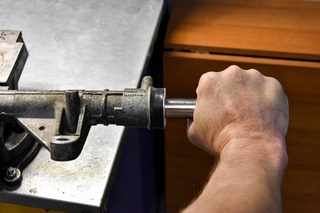

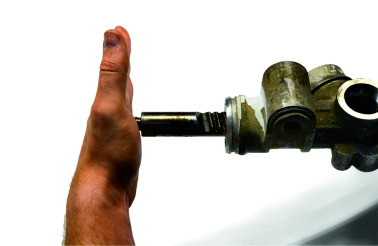

2. Проверьте люфт горизонтального вала с водительской и пассажирской стороны.

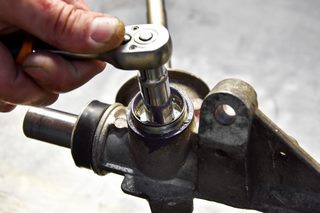

3. Подберите необходимую головку и открутите регулировочную гайку.

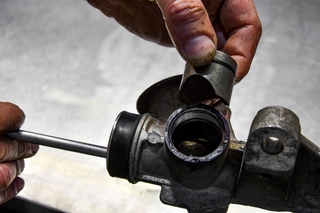

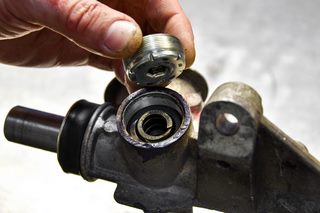

4. Разбирите механизм поджимной втулки.

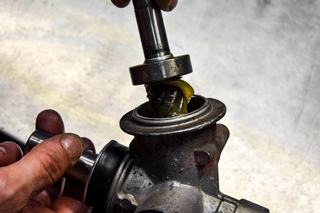

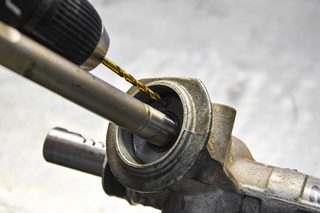

5. Для того, чтобы извлечь вертикальный вал, необходимо высверлить отверстие в пыльнике и вынуть его.

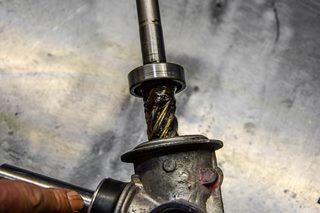

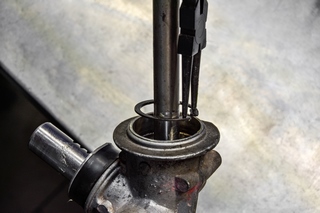

6. Вытащите стопорное кольцо, затем достаньте рулевой вал.

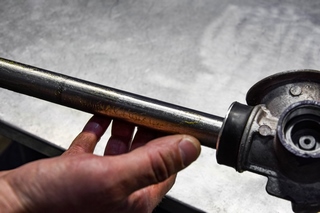

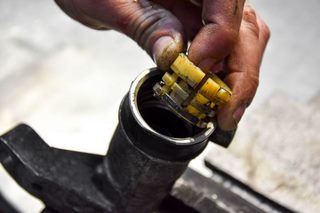

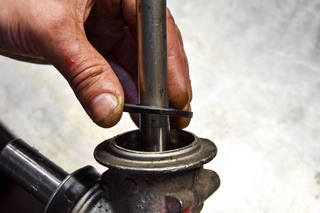

7. Выньте горизонтальный рулевой вал.

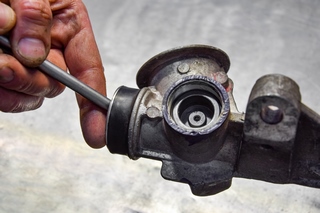

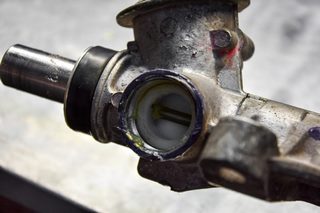

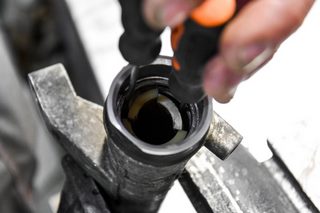

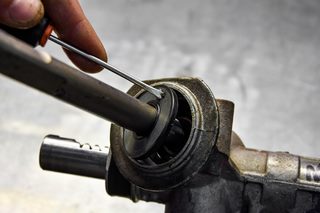

8. С помощью подручного инструмента (например: Г-образный ключ) подтолкните поджимную втулку изнутри и выньте ее.

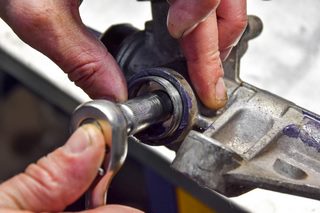

9. С помощью горизонтального вала необходимо выбить старую опорную втулку.

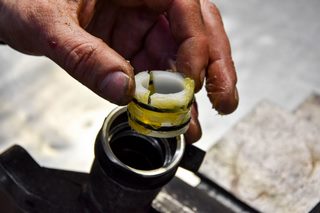

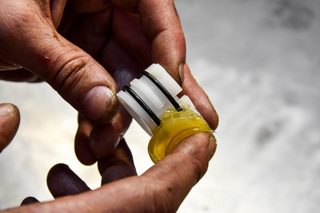

10. Наденьте на новую втулку по одному резиновому кольцу в каждый паз. Смажьте втулку внутри и снаружи.

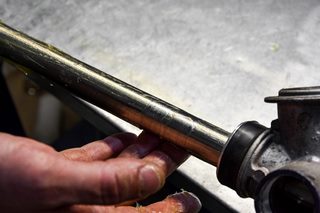

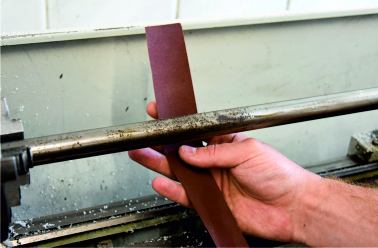

11. Внимание! Вал необходимо шлифовать только в том случае, если есть коррозия или вмятины и царапины. Шлифуйте наждачной бумагой с обозначением 400 по классификации 3М. Более мелкой бумагой и полировальной пастой обрабатывать не стоит, нам необходима определенная шероховатость для удержания смазки.

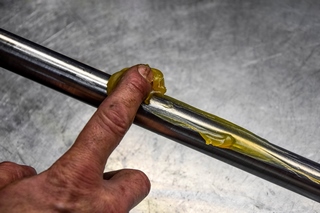

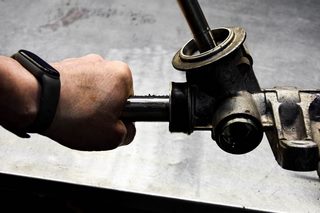

12. Смажьте горизонтальный вал и вставьте его в корпус рейки. После установки горизонтального вала в корпус рулевой рейки установите стопорное кольцо, которое мы извлекли ранее. Проверьте на страгивание и люфт. Если усилие мало, то добавьте еще по одной резинке, увеличивая плотность обжатия вала.

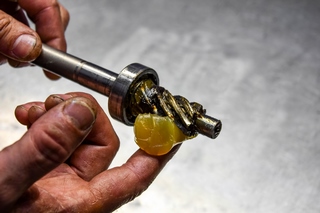

13. Смажьте и вставьте рулевой вал, установите стопорное кольцо После установки пыльника с помощью герметика замажьте высверленное ранее отверстие во избежание попадания абразивных частиц в виде пыли и грязи.

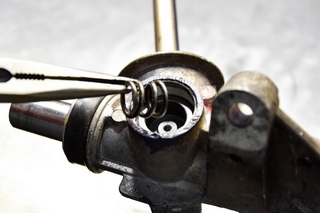

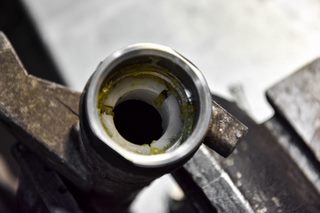

14. Смажьте новую поджимную втулку и поставьте в посадочное место, поставьте пружину, закрутите пробку. Затягивайте пробку и одновременно тяните вал на себя. Как только вал перестанет играть на пружинке - перестаньте затягивать.







15. Проверьте валы на наличие люфта. Тяните и толкайте вал, прилагая максимальное усилие. Если люфт не обнаружен, вы все сделали правильно!







16. Установите рейку на автомобиль. Первые 500-1000 км, руль не будет возвращаться в ноль, это так и задумано, в дальнейшем поджимная втулка притрется, осядет и руль начнет возвращаться.
