Инструкция по установке шестерни клапана рециркуляции отработанных газов (EGR) KR-1



1. Демонтируем узел с автомобиля. Для этого необходимо снять верхнюю накладку на двигатель. Отсоединяем датчик положения заслонки. Ослабляем хомуты и снимаем патрубки охлаждения со штуцеров клапана. Откручиваем винты крепления металлических трубок на подвод и отвод от клапана EGR. Сам клапан крепится к двигателю одним силовым болтом и двумя винтами TORX. Выкручиваем болт и два винта, после чего извлекаем узел.







2. Общий вид извлеченного узла.

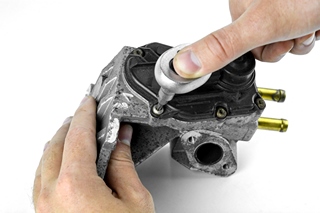

3. Выкрутите винты TORX, удерживающие крышку.

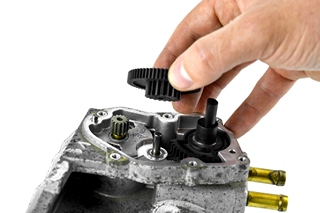

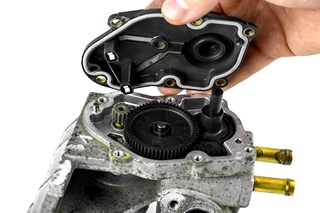

4. Демонтируйте крышку и удалите старую промежуточную шестерню.

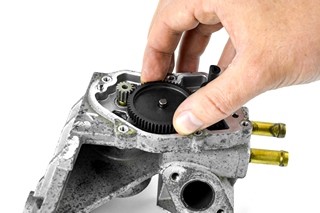

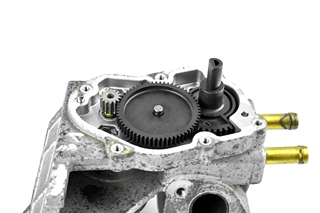

5. Установите новую шестерню из ремкомплекта.

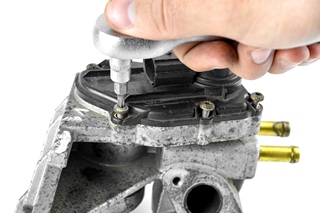

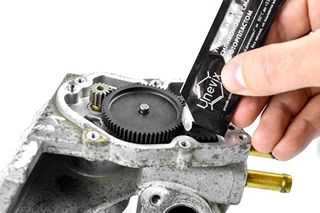

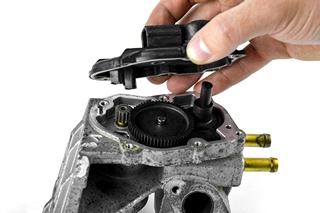

6. Смажьте все трущиеся детали силиконовой смазкой, идущей в комплекте. Установите крышку и вкрутите винты. Установите узел на автомобиль в обратном порядке.











7. При необходимости произведите адаптацию клапана EGR. Способ адаптации зависит от марки вашего автомобиля, но мы рекомендуем обратиться к специалистам или использовать профессиональный диагностический сканер с функцией обучения клапана EGR.
