Инструкция по установке шестерни привода антенны A-1

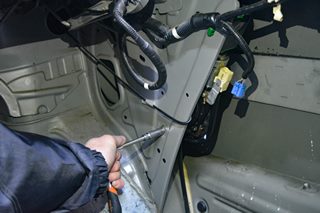

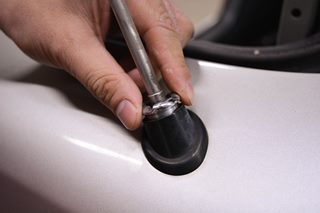

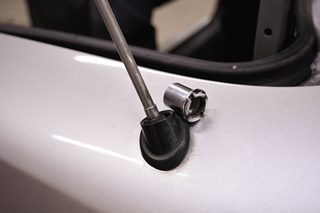

1. Выкрутите гайку удерживающую механизм на корпусе.

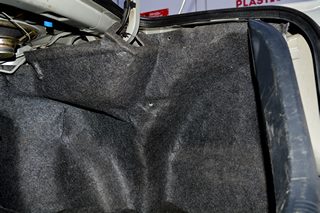

2. Удалите клипсы, отогните обшивку в сторону. Выкрутите винт крепления.

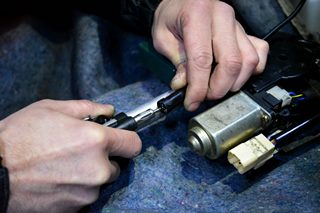

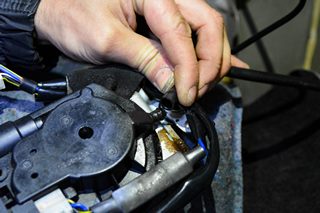

3. Отсоедините сигнальный кабель, отсоедините дренажную трубку.

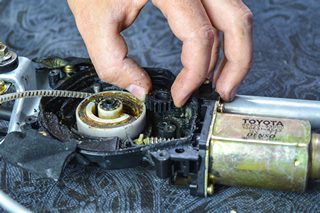

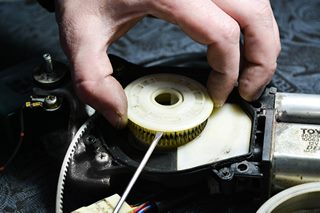

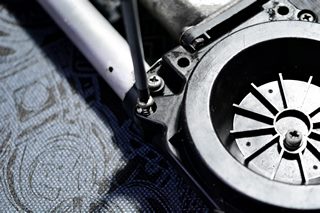

4. На извлеченном из автомобиля механизме выкрутите винты удерживающие крышку, удалите крышку и извлеките старую шестерню.

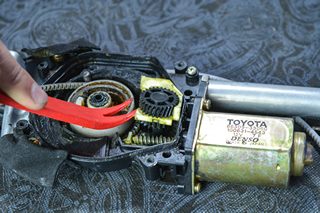

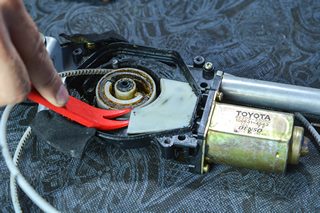

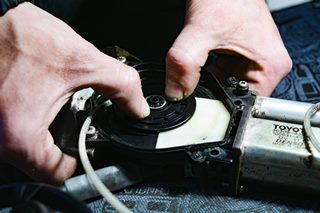

5. Подденьте пластиковую крышку и замените две изношенные шестерни, на шестерни из комплекта. После замены, установите пластиковую крышку на место.

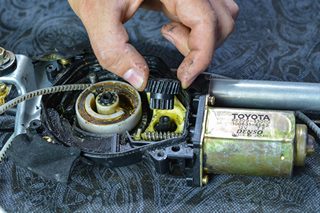

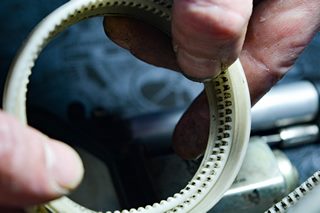

6. Установите новую шестерню, соберите гибкий толкатель в кассету. Нанесите смазку из комплекта на все трущиеся поверхности. Соберите механизм в обратном порядке.







ВНИМАНИЕ! Если замены шестерен оказалось не достаточно, то рекомендуем произвести замену опорного металлического штифта.

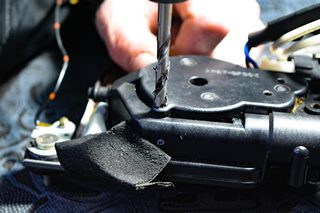

а). Удалите старый штифт, отмеченный стрелкой, высверлив отверстие на обратной стороне крышки, сверлом на 6 мм. Выбейте штифт.
Рассверлите отверстие на полную длину посадочного места под штифт.

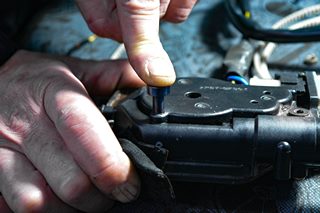

b). В полученное отверстие вставьте штифт из комплекта. Нанесите смазку, произведите окончательную сборку. Установите механизм
на автомобиль.
