инструкция по установке шестерни привода стеклоочистителя D-2

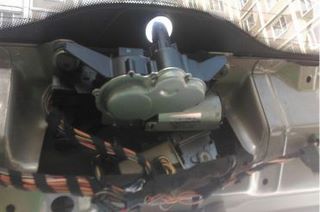

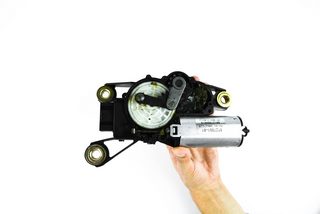

1. Выставьте дворник в крайнее положение, (состояние покоя), выкрутите две гайки крепления и извлеките дворник из посадочного места. Затем снимите механизм дворника: открутите болты, которые держат механизм, и отсоедините питание моторчика.

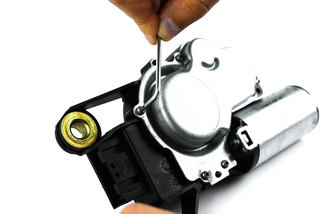

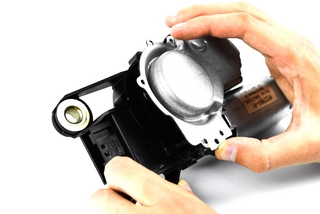

2. Выкрутите винты TORX, удерживающие крышку привода и удалите крышку.

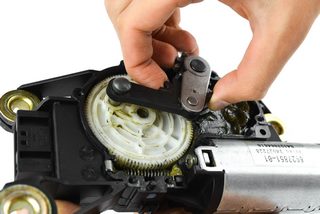

3. Выньте вал из корпуса.

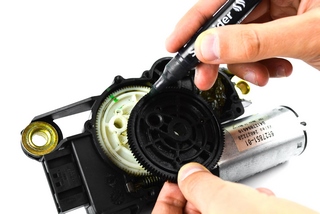

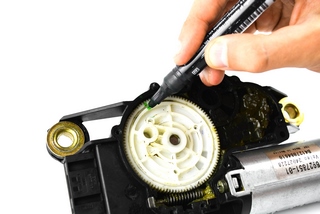

4. Поставьте три метки, одну на корпусе и две одинаковые метки (идентичные) на обеих шестернях (новой из комплекта и старой в приводе).

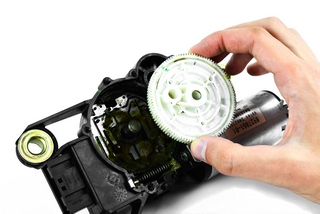

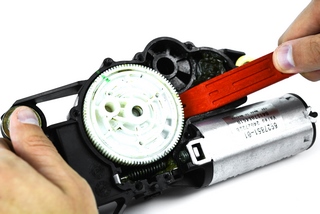

5. Подденьте шестерню и удалите ее из корпуса.

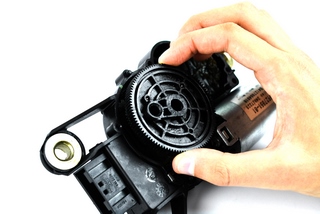

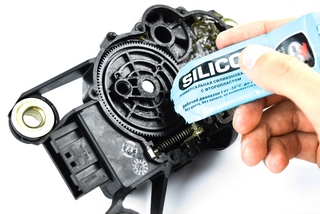

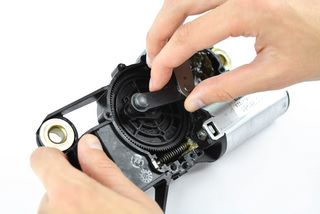

6. Установите новую шестерню на вал, совместите отметки на корпусе и шестерне. Слегка надавите на шестерню, чтобы она вошла в зацепление с червячным валом. Смажьте все элементы универсальной смазкой, идущей в комплекте.







7. Вставьте вал в корпус и надавите на него, чтобы он встал в посадочное место.

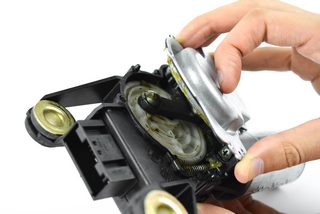

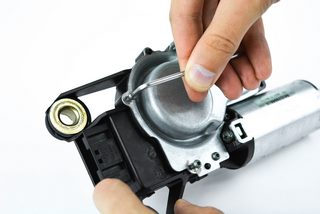

8. Установите крышку, вкрутите винты. Установите узел на автомобиль.
