Инструкция по установке шестерни привода стеклоочистителя D-3

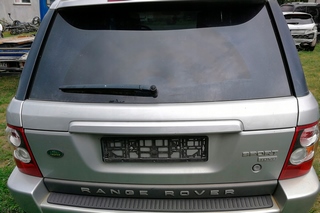

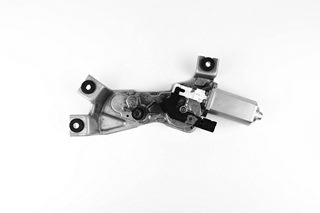

1. Выставьте дворник в крайнее положение, (состояние покоя), извлеките его из посадочного места. Затем снимите механизм дворников: открутите болты, которые держат механизм, и отсоедините питание моторчика.

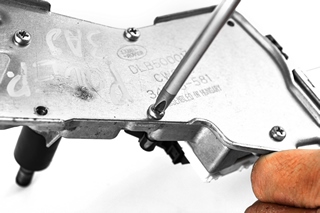

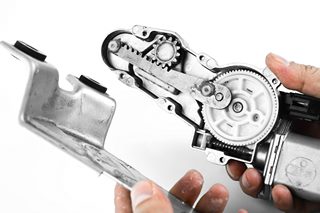

2. Выкрутите винты, удерживающие крышку привода и удалите крышку.

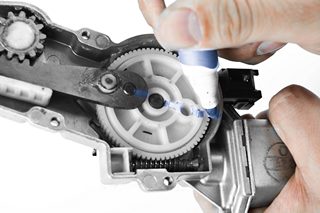

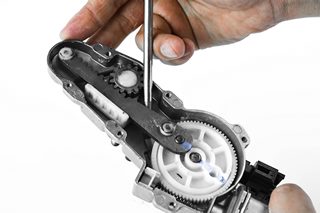

3. Нанесите отметку фиксирующую правильное положение шестерни. Удалите зубчатую тягу.

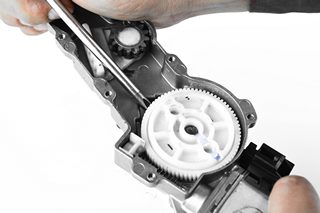

4. Удалите шестерню.

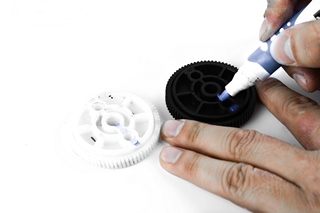

5. Перенесите отметки на новую шестерню.

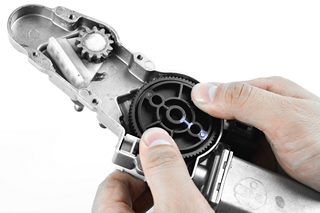

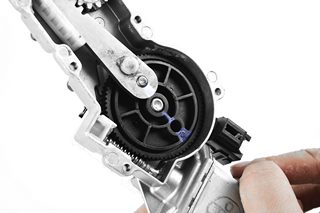

6. Установите новую шестерню на вал, совместите отметки на корпусе, шестерне и тяге. Слегка надавите на шестерню, чтобы она вошла в зацепление с червячным валом. Смажьте все элементы универсальной смазкой, идущей в комплекте.

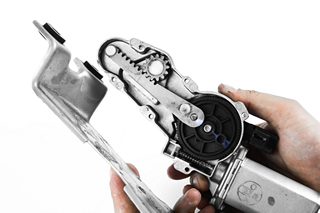

7. Установите крышку, вкрутите винты.
