Инструкция по установке шестерни привода заслонки воздуховода ZO-4

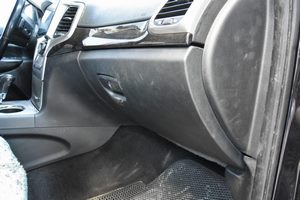

1. Для получения доступа к приводу заслонки воздуховода, необходимо демонтировать перчаточный ящик (бардачок).

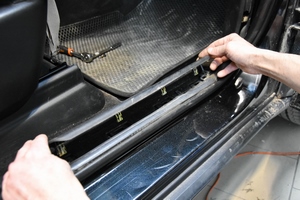

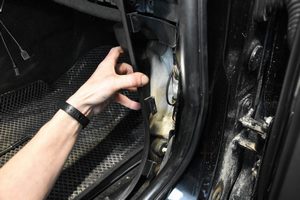

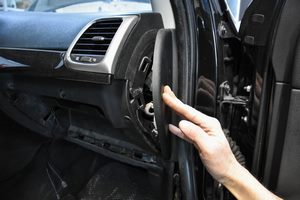

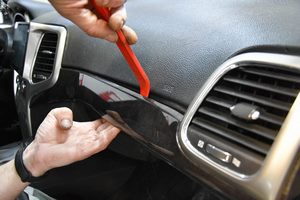

2. Снимите необходимые платсиковые накладки

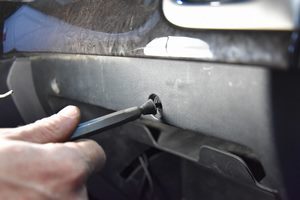

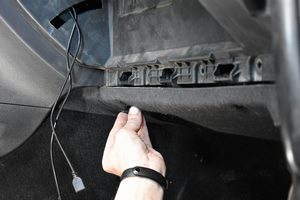

3. Выкрутите винты удерживающие перчаточный ящик (бардачок).

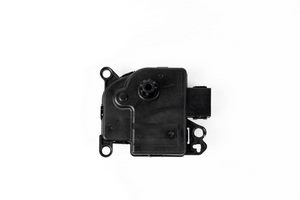

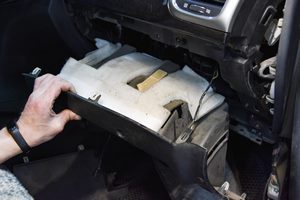

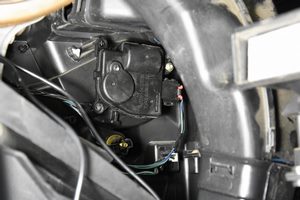

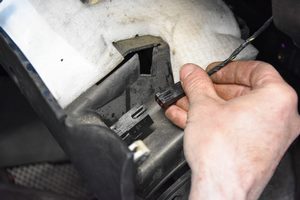

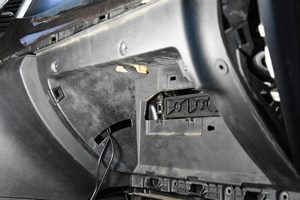

4. Извлеките корпус перчаточного ящика (бардачка), отсоединив фишку питания, затем демонтируйте привод заслонки отопителя.

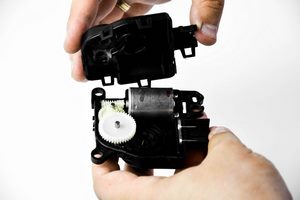

5. Снимите крышку привода, отщелкнув фиксаторы.

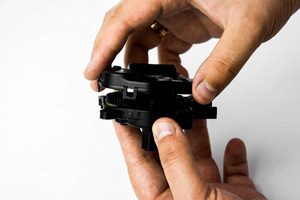

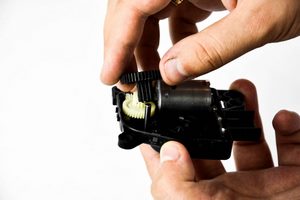

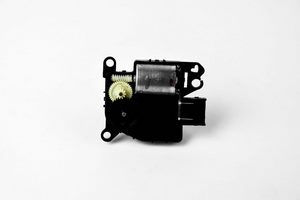

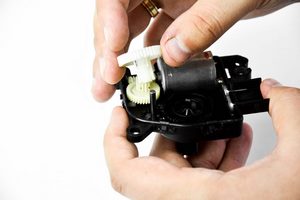

6. Извлеките изношенную промежуточную шестерню и заменитеее на новую. Установите крышку привода.







7. Замените шестерню привода заслонки отопителя на новую из комплекта. Затем устанавливаем привод заслонки воздуховода и перчаточный ящик (бардачок) в обратной последовательности.
