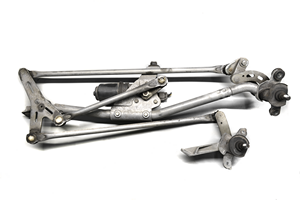

Инструкция по установке универсального товара на трапецию UN3



1. Выкрутите две гайки крепления дворников и извлеките дворники из
посадочных мест. 2. Снимите пластиковую панель, открутив клипсы
и отщелкнув уплотнители лобового стекла. Затем снимите механизм
дворников: открутите болты, которые держат механизм и отсоедините
питание моторчика.

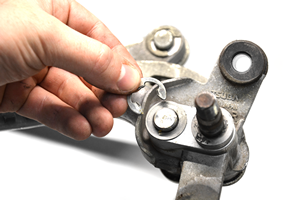

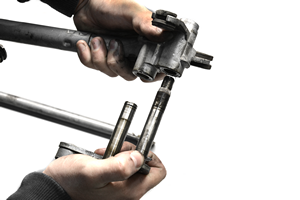

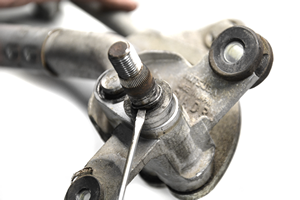

2. Демонтируйте механизм трапеции. Снимите стопорные кольца,

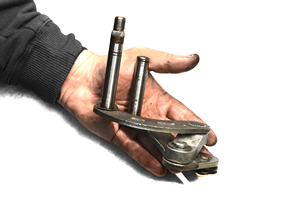

затем шайбы и уплотнительные резиновые кольца. Извлеките валы.

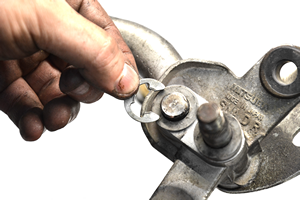

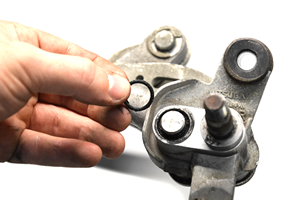

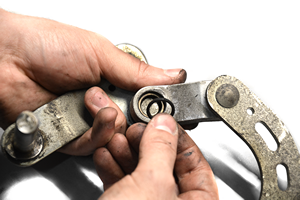

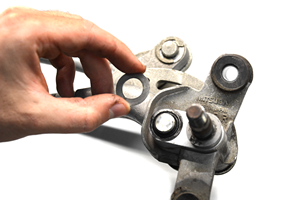

3. Разберите механизм трапеции. Снимите стопорные кольца,

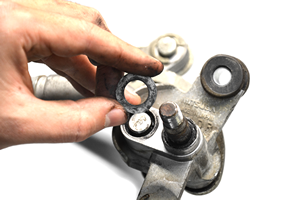

затем шайбы и уплотнительные резиновые кольца.

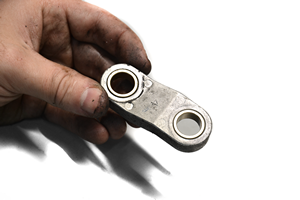

Извлеките изношенные бронзовые втулки.

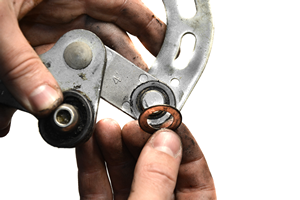

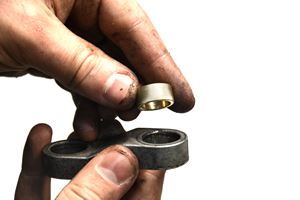

4. Установите новые бронзовые втулки. и соберите механизм в обратном
порядке. Перед сборкой смажьте вал смазкой идущей в комплекте.

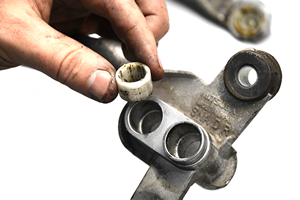

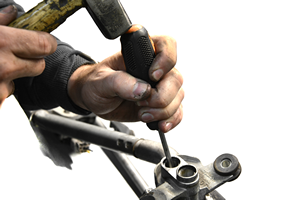

5. Извлеките изношенные пластиковые втулки, используя отвертку
и молоток в случае необходимости.







6. Очистите от грязи и насухо протрите вал. Кисточкой нанесите сухую смазку.

ВНИМАНИЕ! Если смазка, идущая в комплекте, слегка подсохла, добавьте в неё немного ацетона, уайт-спирита или растворителя-646 и перемешайте до получения однородной массы.

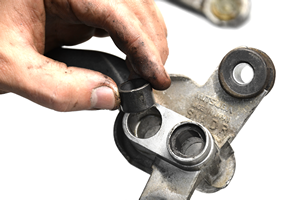

7. Установите новые втулки в их посадочные места.
Одну втулку установите сверху, вторую с обратной стороны.

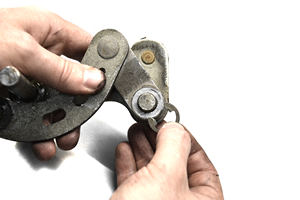

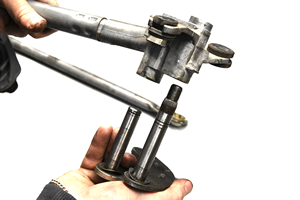

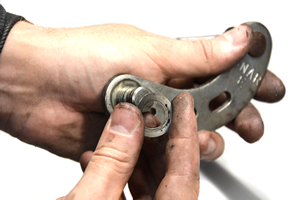

8. Установите валы трапеции, уплотнительные резиновые кольца, шайбы
и стопорные кольца.







11. Демонтируйте трапецию с автомобиля. Очистите от грязи пыли. Снимите тягу, удалите заводскую втулку.

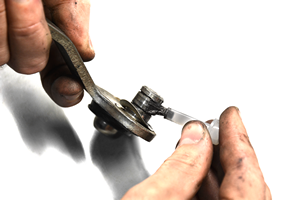

12. Нанесите смазку на ремонтную втулку. Установите ее на шаровую опору.

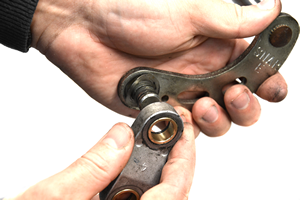

13. Устновите поверх втулки тягу.

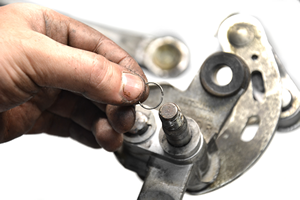

14. Поверх тяги установите кольцо фиксатор и стопорное кольцо.







15. Установите ремонтные втулки на всех узлах соединениях, установите трапецию на автомобиль.
